知名品牌ANKER安克推出了新款140W四口氮化鎵充電器，充電頭網了解到，這款產品由業內知名廠商奧?？萍即どa(chǎn)，外觀設計小巧精美，接口性能更是強悍無比，支持時下最新PD3.1標準140W快充。
新品配置3C1A四個USB接口，C1和C2口均支持140W快充，可盲插使用。同時升級過后的設計，保證墻插更穩。相比其他快充產品，其還配置了一款功能豐富的智控屏，可實時顯示充電功率、溫度等，進一步提升產品實用和可玩性。下面充電頭網就對充電器進行詳細拆解，一起來了解下。
此前充電頭網還拆解過安克迷你30W氮化鎵安芯充Pro、安克65W 2C1A二合一氮化鎵超極充、安克65W 2C1A全氮化鎵充電器、安克全氮化鎵120W充電器、安克100W 2C1A氮化鎵超能充等產品，歡迎查閱。
安克140W氮化鎵充電器開箱
包裝盒正面印有ANKER品牌以及各充電設備簡圖，科技感滿滿。
背面印有產品賣點以及規格參數信息。
產品參數特寫，下面到實物展示環節再介紹。

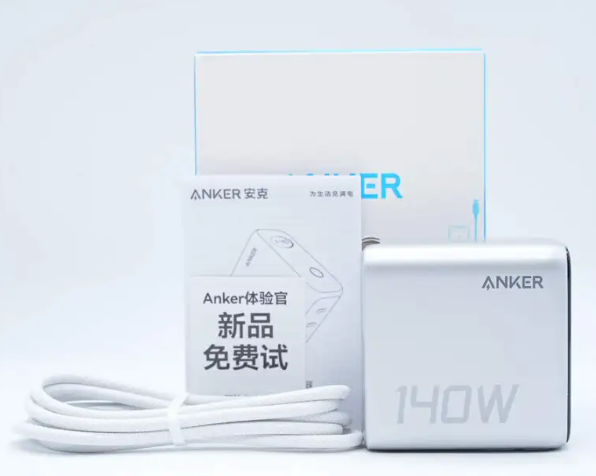

包裝內含充電器、數據線以及使用說明書。

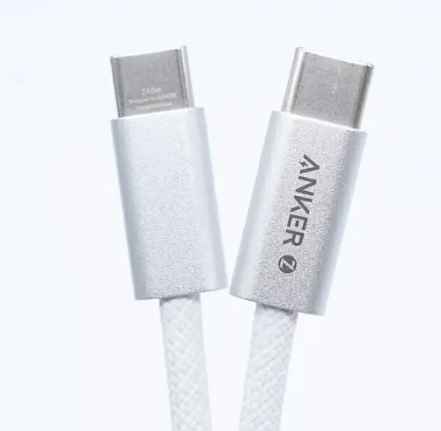

附帶數據線為USB-C to USB-C編織線，線頭采用金屬材質外殼，表面噴涂銀灰色金屬漆，并鐳雕ANKER品牌logo。

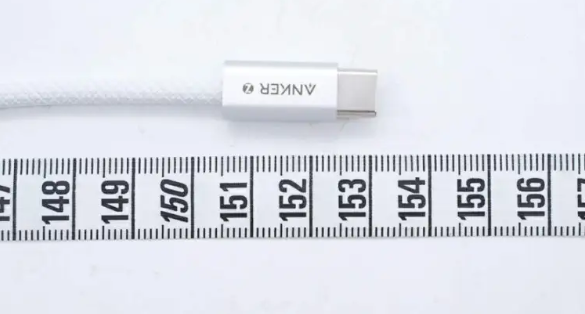

測得數據線長度約為153cm。

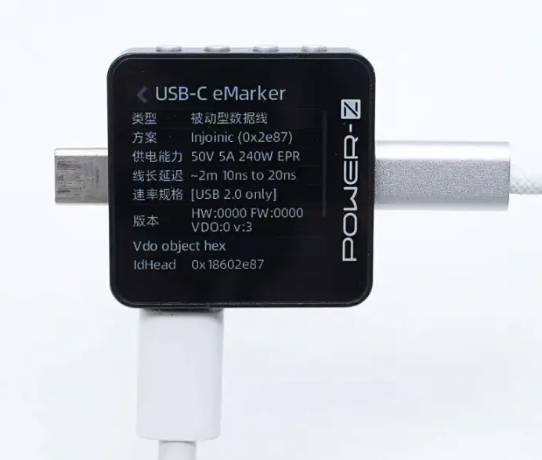

使用ChargerLAB POWER-Z KM003C測得線纜帶有E-Marker芯片，電力傳輸能力為50V5A，數據傳輸能力為USB 2.0。

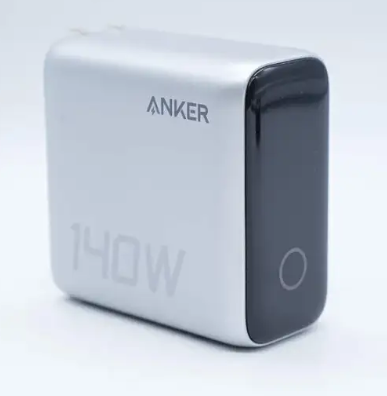

安克新款140W四口氮化鎵充電器主體噴涂銀灰色金屬漆，質感十足。機身頂部采用黑色亮面裝飾板撞色設計，產品整體小巧精致。

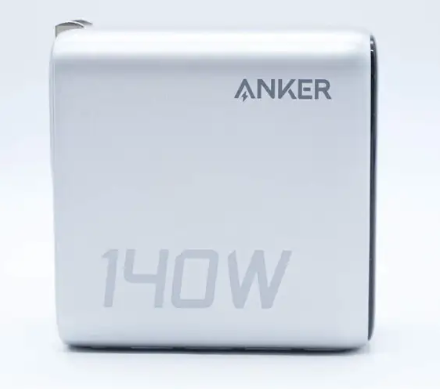

機身正面設計有ANKER品牌和140W字樣，直觀表明充電器最大輸出功率。

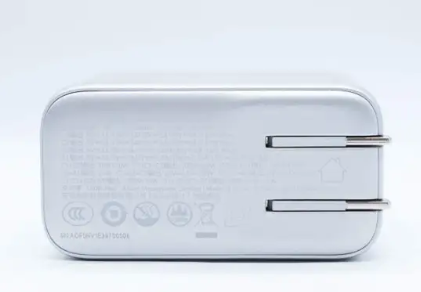

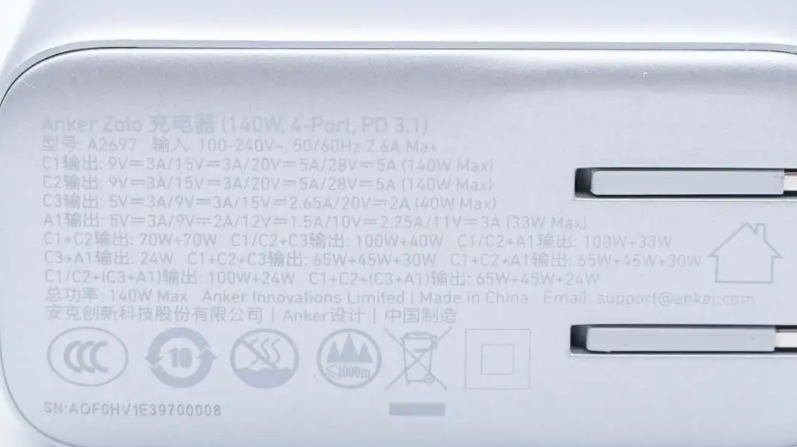

輸入端外殼印有充電器詳細參數信息。
產品參數特寫
型號：A2697
輸入：100-240V~50/60Hz 2.6A Max
輸出：
C1/C2：9V3A、15V3A、20V5A、28V5A（140W Max）
C3：5V3A、9V3A、15V2.65A、20V2A（40W Max）
A1：5V3A、9V2A、12V1.5A、10V2.25A、11V3A（33W Max）
C1+C2：70W+70W
C1/C2+C3：100W+40W
C1/C2+A1：100W+33W
C3+A1：24W
C1+C2+C3/A1：65W+45W+30W
C1/C2+（C3+A1）：100W+24W
C1+C2+（C3+A1）：65W+45W+24W
總功率：140W Max
制造商：安克創新科技股份有限公司
生產廠：東莞市奧海科技股份有限公司
充電頭網通過CQC官網查詢了解到，充電器通過了CCC認證，由東莞市奧?？萍脊煞萦邢薰敬どa(chǎn)。
奧海科技（股票代碼：002993）是一家致力于能源高效應用的全球企業。奧?？萍汲闪⒂?004年，經過20年的發展，已經在全球成立16家分支機構，擁有10000多名員工。
奧海科技為全球能源可持續化提供新的路徑。業務布局涵蓋智能終端充儲電、新能源汽車電控、數字能源三大領域，并在這些領域處于領先位置。其中，手機充電器2023年全球市占率近17%，穩居全球第一。

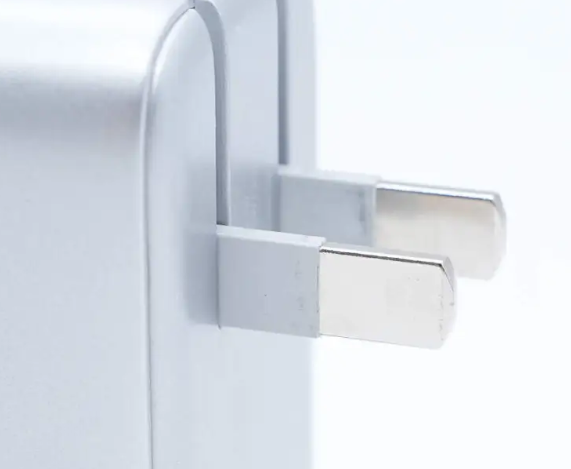

充電器配備可折疊國標插腳，攜帶方便。

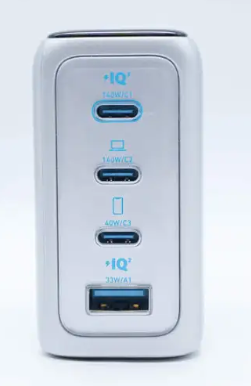

機身一側配置3C1A四個USB接口，膠芯以及接口旁標識、參數均為安克經典藍色品牌色設計。

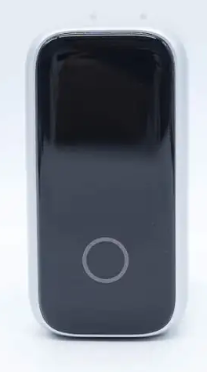

頂面裝飾板內置隱藏式智控顯示屏，一旁設有圓圈觸控鍵。

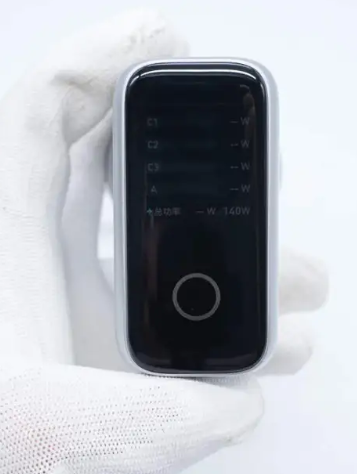

通電狀態下，通過觸控鍵可切換顯示界面，各接口充電功率、總功率、溫度實時可視，長按還能實現屏幕翻轉功能，滿足不同視覺場景需求。
智控屏可實時顯示C1、C2、C3、A1各接口實時輸出功率和總輸出功率，充電狀態一目了然。

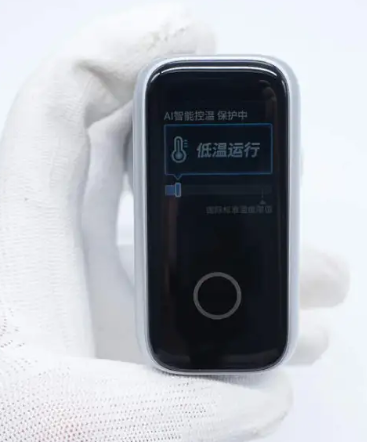

此外還能切換顯示溫度，安全保障看得見。

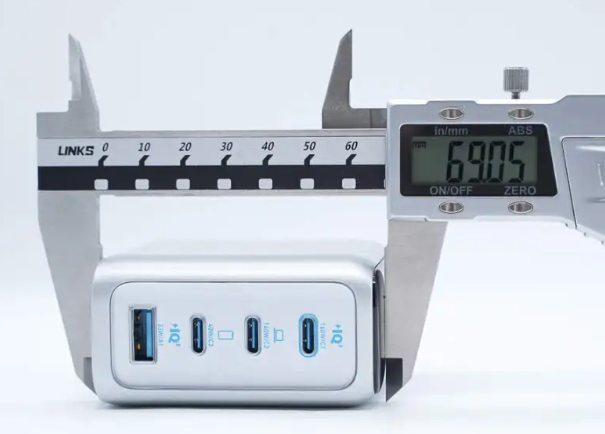

實測充電器機身長度為69.05mm。

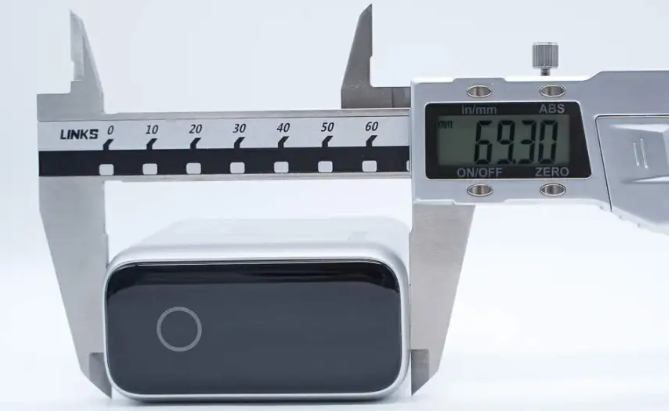

寬度為69.3mm。

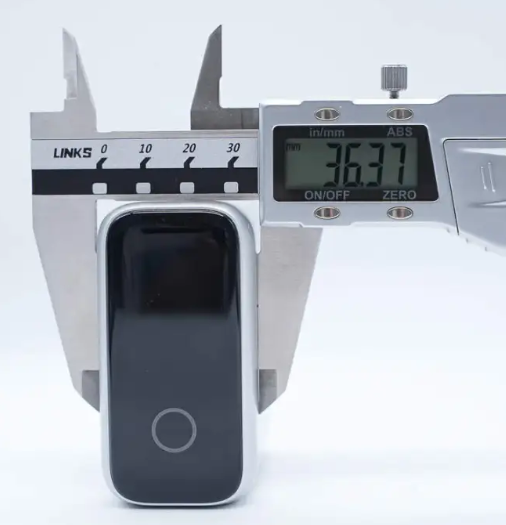

厚度為36.37mm。

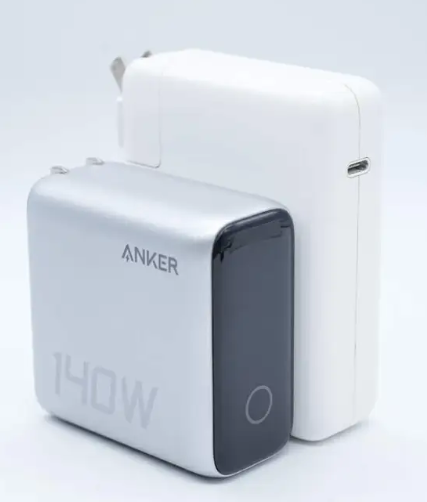

和蘋果140W充電器對比，體積優勢明顯，更加小巧精致。

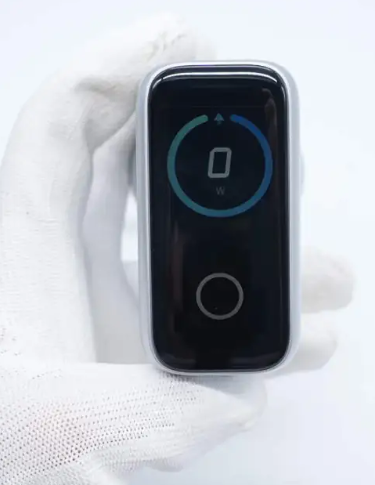

產品拿在手上的大小直觀感受。
另外測得充電器凈重約為273g。

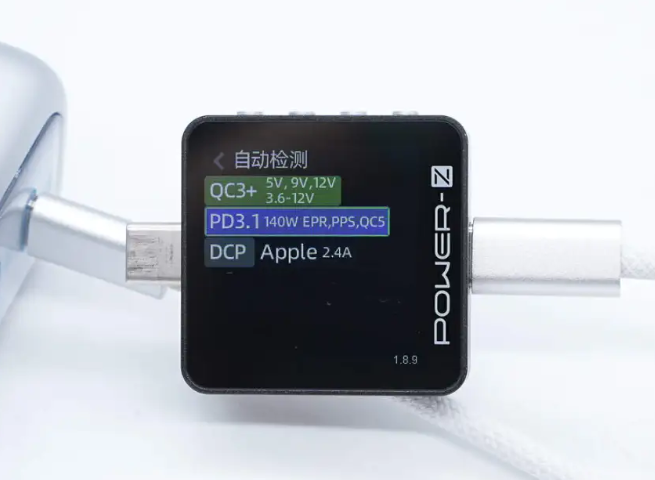

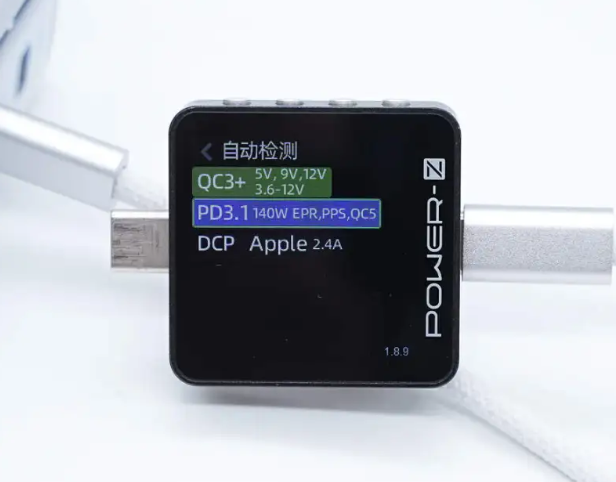

實測USB-C1口支持QC3+、PD3.1、PPS、QC5、DCP、Apple 2.4A充電協議。

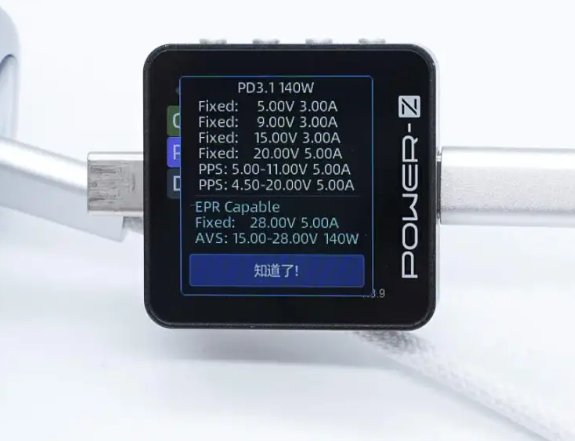

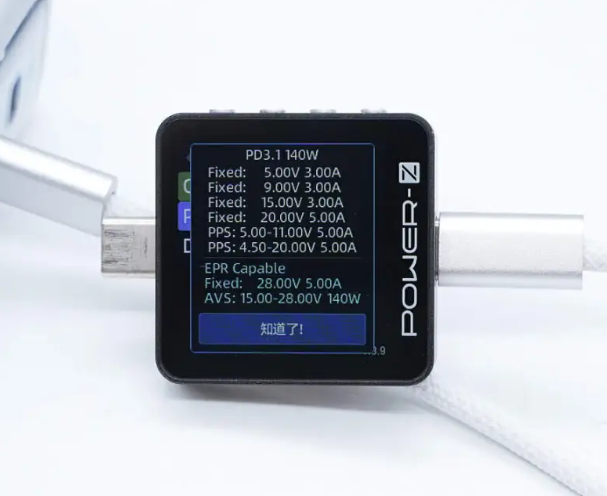

PDO報文顯示USB-C1口具備5V3A、9V3A、15V3A、20V5A、28V5A五組固定電壓檔位，以及5-11V5A、4.5-20V5A兩組PPS電壓檔位和15-28V 140W AVS電壓檔位。
測得USB-C2口兼容協議和USB-C1口的相同。
此外PDO報文也一樣，支持功率盲插。

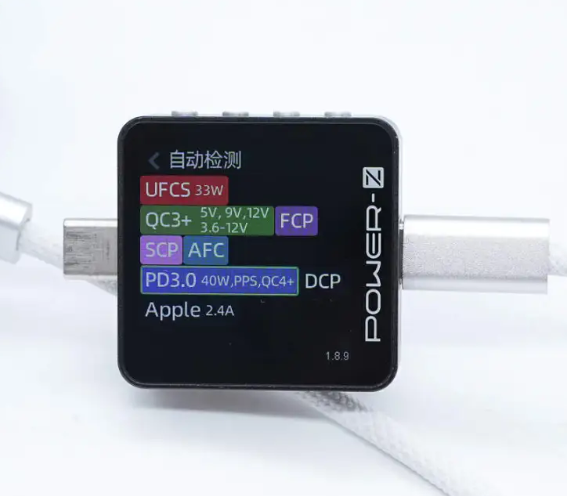

測得USB-C3口支持UFCS、QC3+/4+、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充電協議。

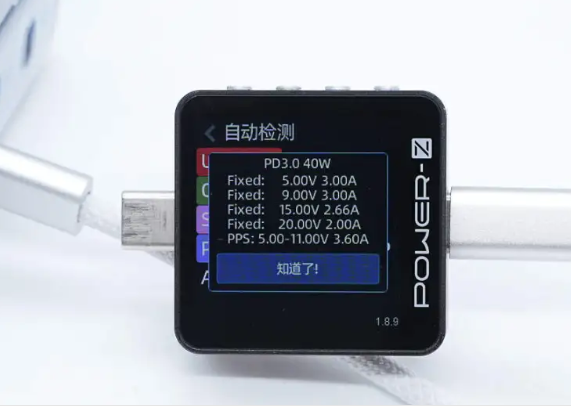

PDO報文顯示USB-C口還具備5V3A、9V3A、15V2.66A、20V2A四組固定電壓檔位，以及5-11V3.6A一組PPS電壓檔位。

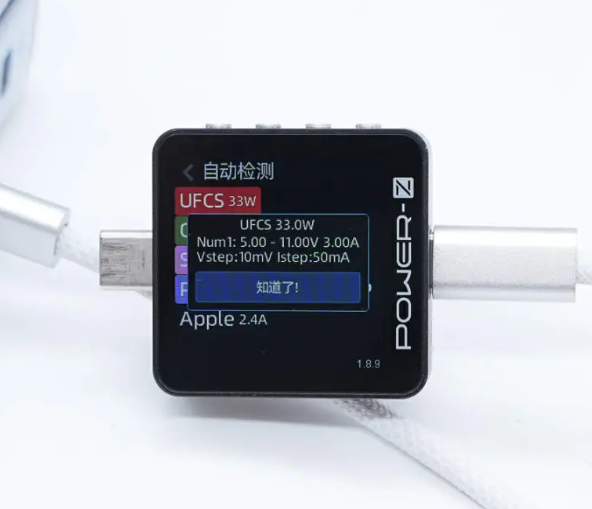

另外測得UFCS融合快充具備5-11V3A一組電壓檔位。

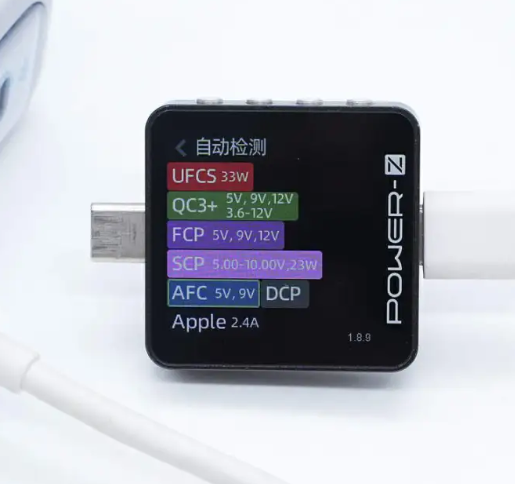

測得USB-A1口支持UFCS、QC3+、FCP、SCP、AFC、DCP、Apple 2.4A充電協議。

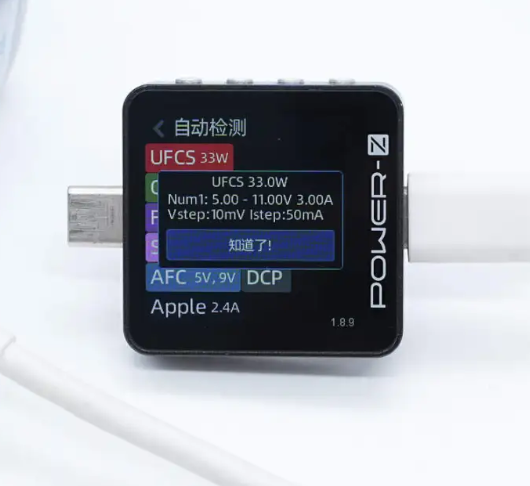

測得UFCS融合快充同樣具備5-11V3A一組電壓檔位。
安克140W氮化鎵充電器拆解

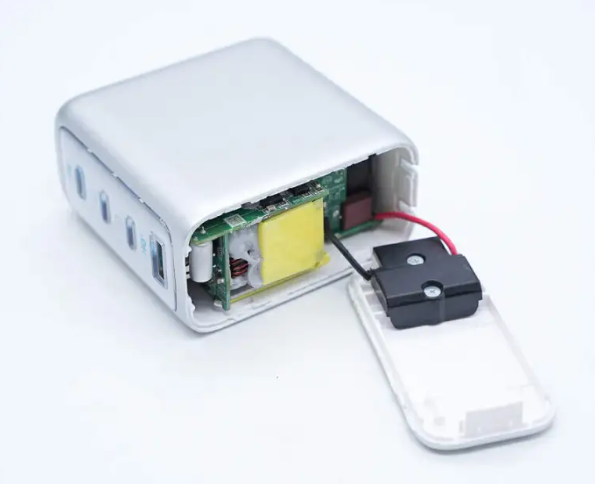

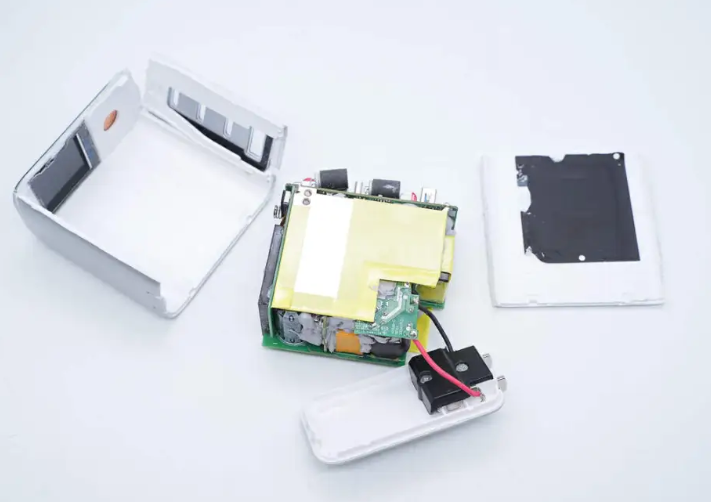

將輸入端外殼拆開，超聲波焊接封裝，插腳使用黑色塑料殼以及螺絲固定，通過導線連接PCBA模塊通電。
PCBA模塊固定十分牢固，只能通過切割外殼取出。

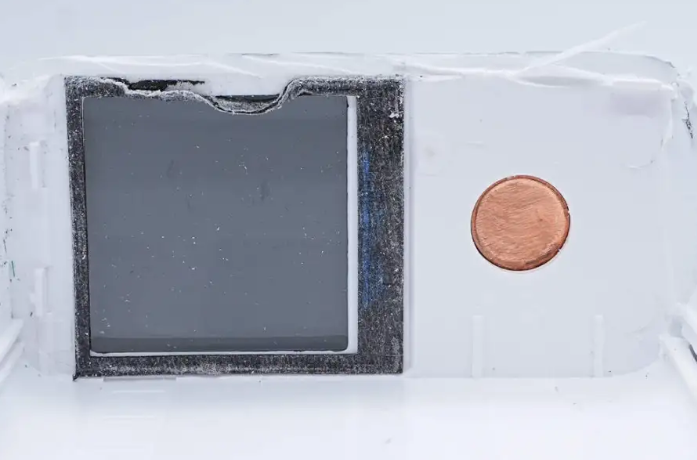

殼體對應顯示屏區域貼有緩沖泡棉保護。

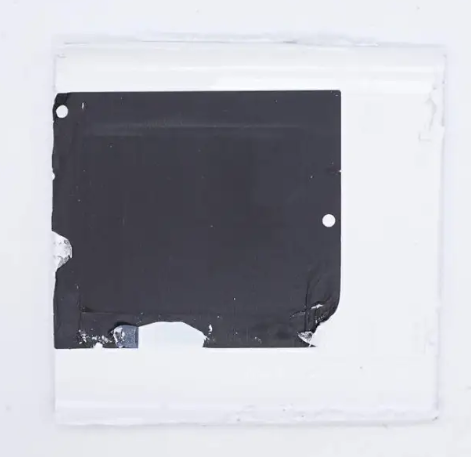

外殼上還貼有石墨散熱貼紙，幫助模塊更好散熱。
測得PCBA模塊長度為64mm。

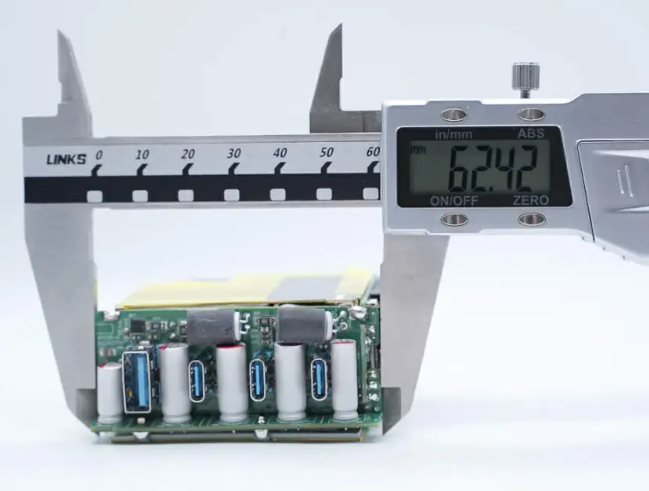

寬度為62.42mm。

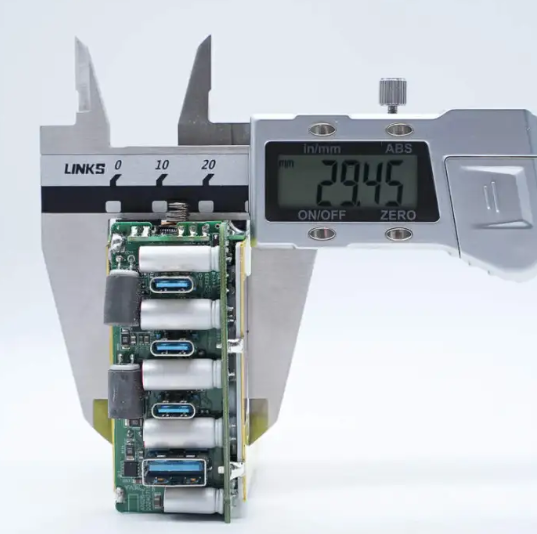

厚度為29.45mm。

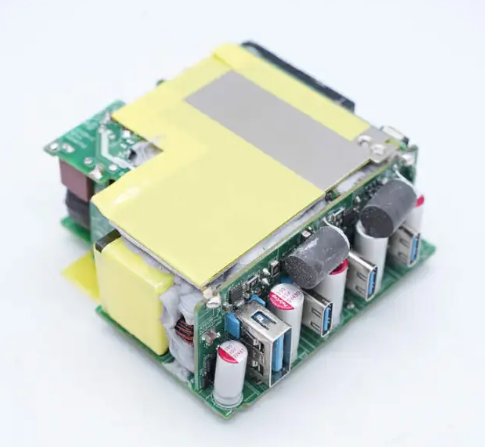

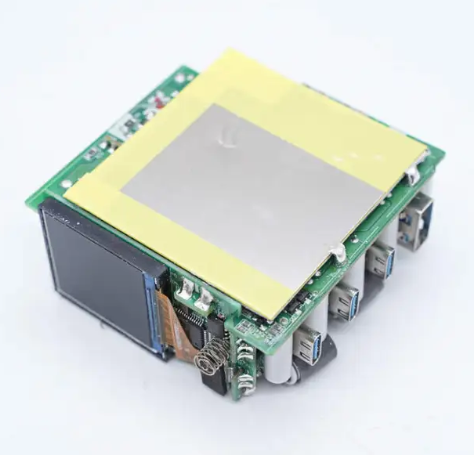

PCBA模塊頂部覆蓋金屬散熱板，板子粘貼絕緣膠帶。

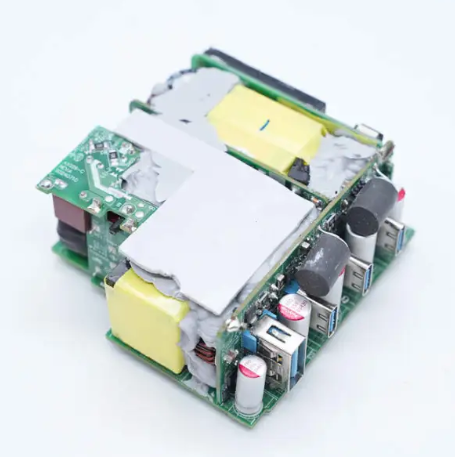

將散熱板拆掉，下方貼有導熱墊，器件間的空隙也填充導熱膠。
模塊背面也設有散熱板，錫焊固定。
主板背面也打膠和貼有導熱墊幫助更好散熱。

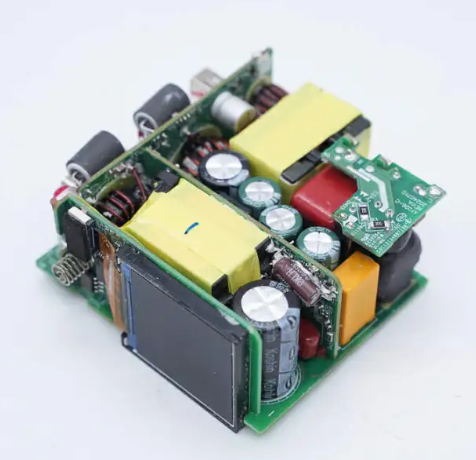

PCBA模塊正面豎向焊接三塊PCB小板，輸入端上方也設有一塊小板。
模塊正面一覽，器件布局緊湊有序，設計水準高。
主板背面一覽，板子上設有整流橋、PFC開關管、PFC整流管、光耦、貼片Y電容，變壓器沉板設計。

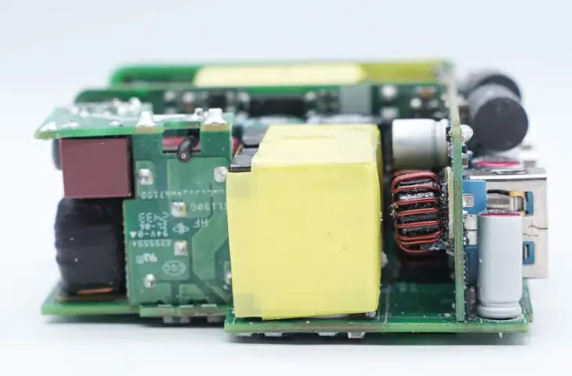

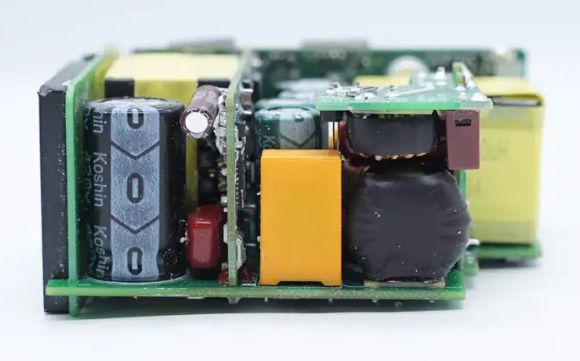

模塊前端一覽，右側小板通過排針與主板連接，主板上設有共模電感以及安規X電容。

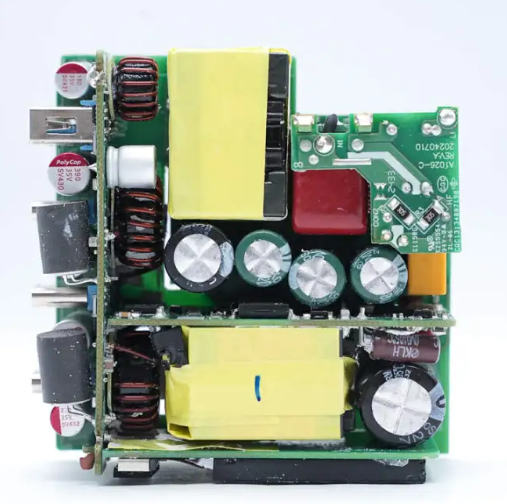

模塊一側設有小板支撐，中間設有PFC升壓電感。

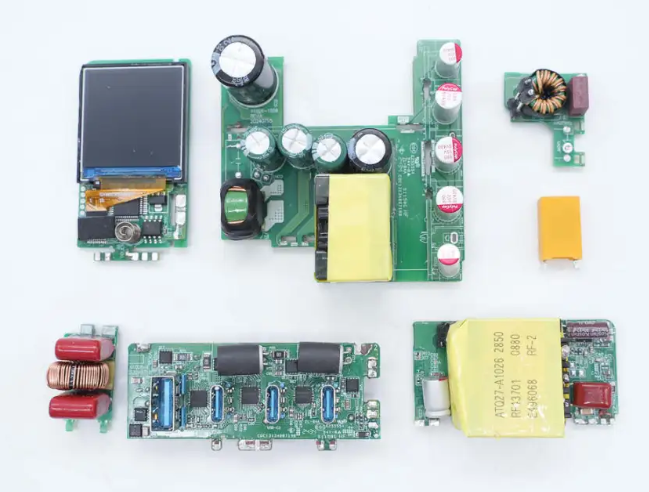

將各小板與主板分離，方便對器件進行觀察。

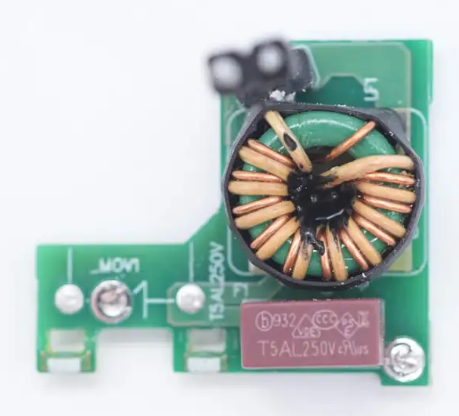

輸入端小板上設有延時保險絲和共模電感。

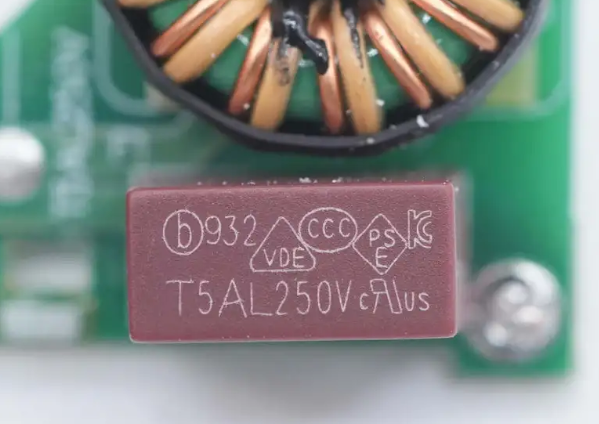

延時保險絲來自貝特電子，出料號932，規格為5A 250V。

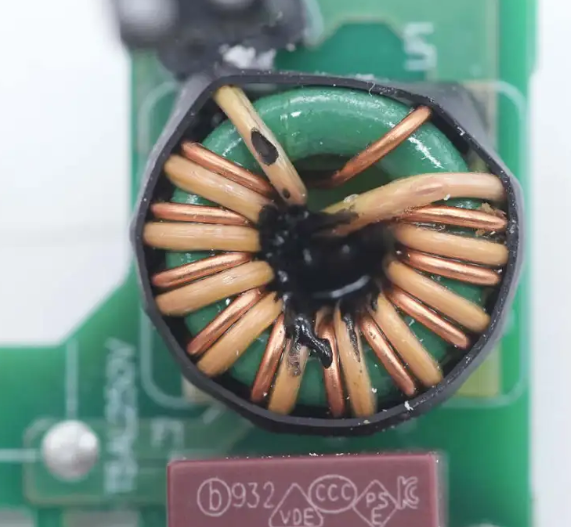

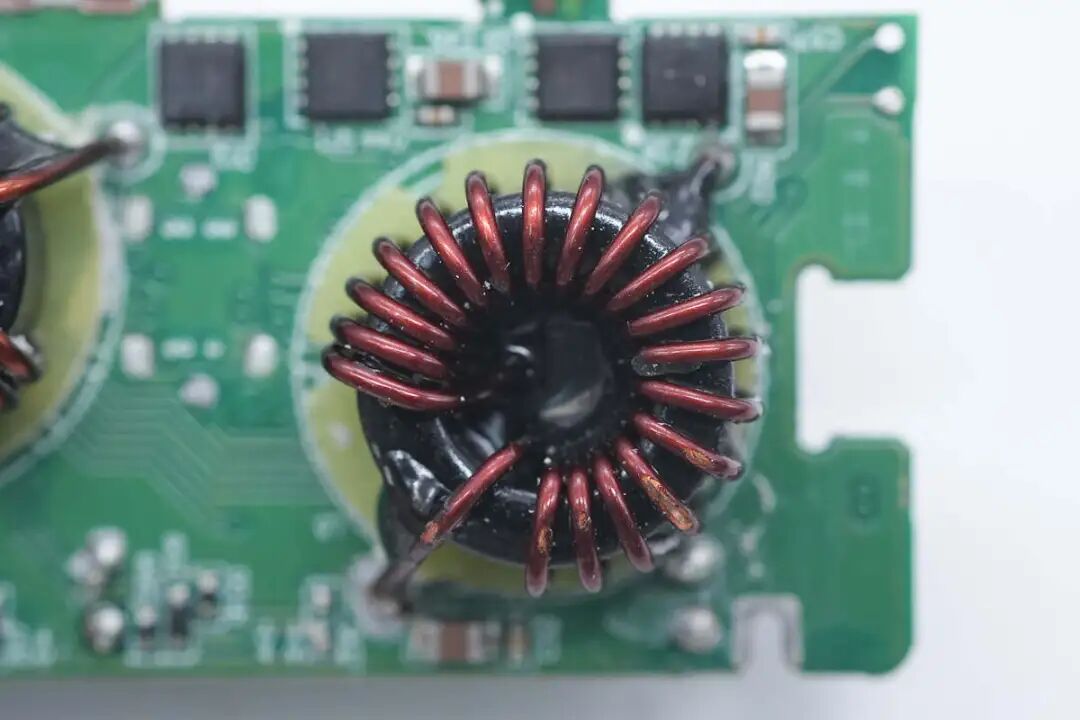

共模電感雙線繞制，用于濾除EMI干擾。

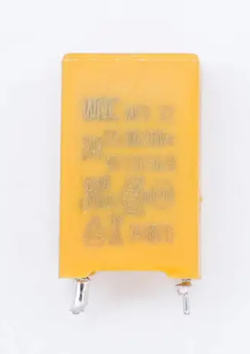

安規X2電容來自WQC威慶，規格為0.33μF。
二級共模電感同樣外套絕緣管，底部設有電木板絕緣。

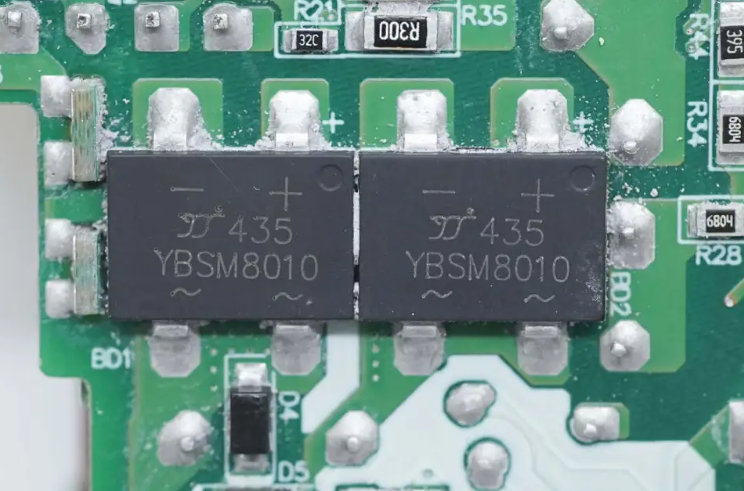

整流橋來自揚杰電子，型號YBSM8010，規格為8A 1000V，兩顆半橋連接降低溫升。

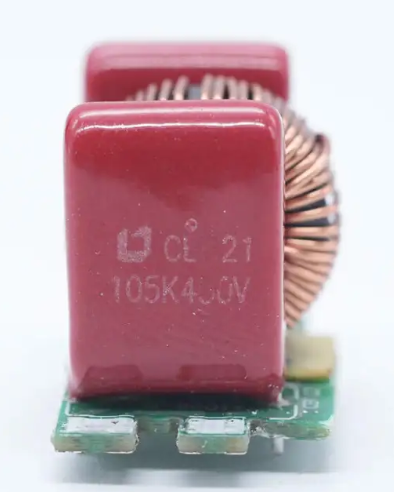

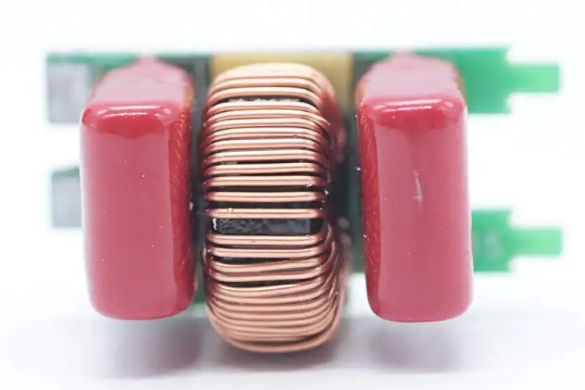

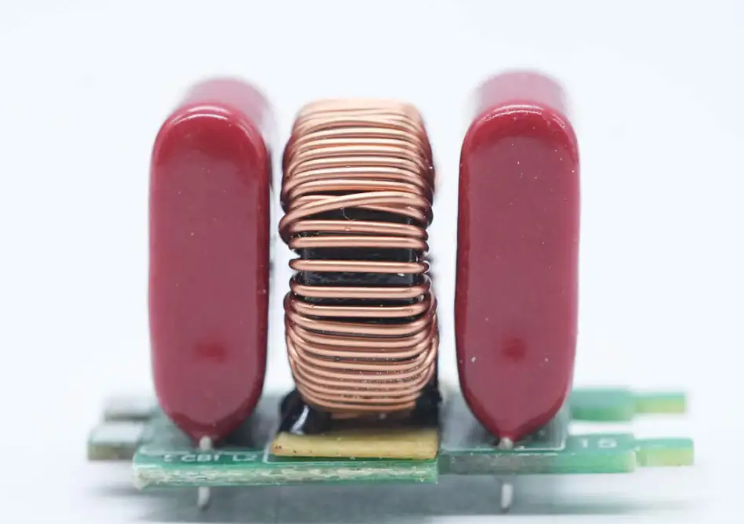

側邊支撐小板上設有兩個薄膜濾波電容以及濾波電感。
兩顆薄膜濾波電容相同，規格為1μF450V。

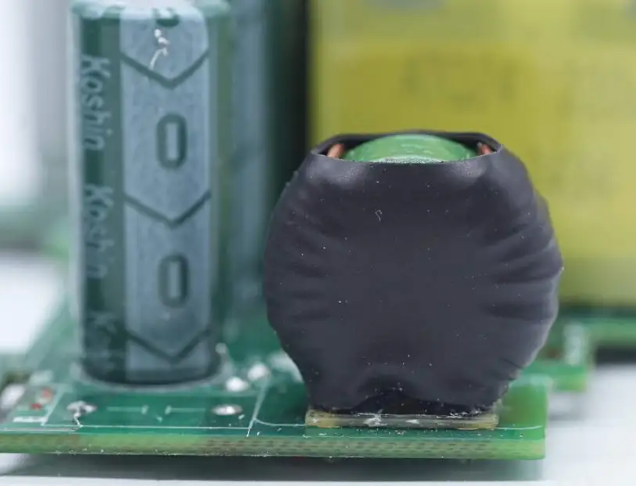

中間濾波電感特寫，底部也設有電木板絕緣。

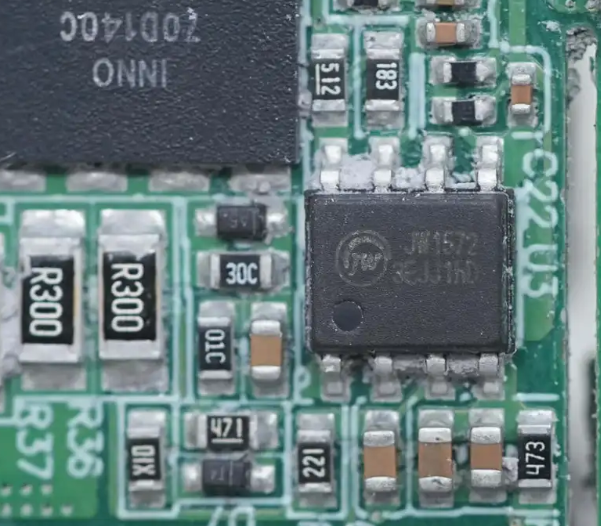

PFC控制器來自杰華特，型號JW1572，是一款升壓式PFC控制器，具備高精度恒壓輸出，適用于單級功率因數校正。芯片采用恒定導通時間控制，確保高功率因數，無需輸入電壓檢測電路，簡化了系統設計并降低損耗。
芯片采用臨界導通模式運行，降低開關損耗，提升EMI性能以及效率。芯片具備完善的保護功能，具備反饋開路保護，電流取樣電阻短路保護，逐周期過流保護，反饋過電壓保護以及過熱保護等保護功能，適用于USB PD快充，液晶電視以及顯示器應用。

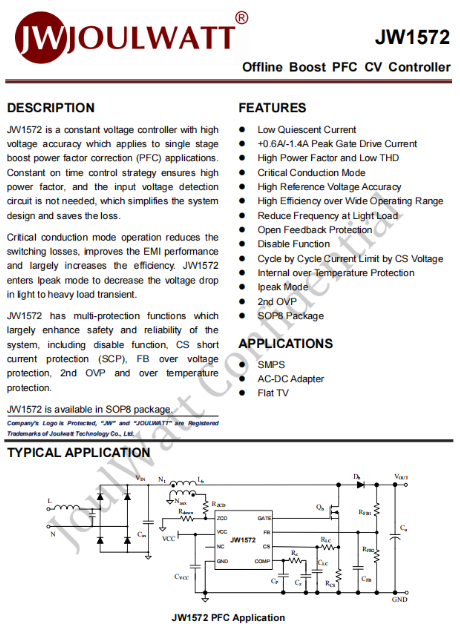

杰華特 JW1572 資料信息。
充電頭網拆解了解到，杰華特JW1572此前還被小米140W氮化鎵快充充電器、倍思100W伸縮線桌面充、飛利浦200W充電器、Aohi 140W 2C1A氮化鎵充電器（青春版）、聯想拯救者140W PD3.1氮化鎵快充充電器等知名品牌產品采用過。

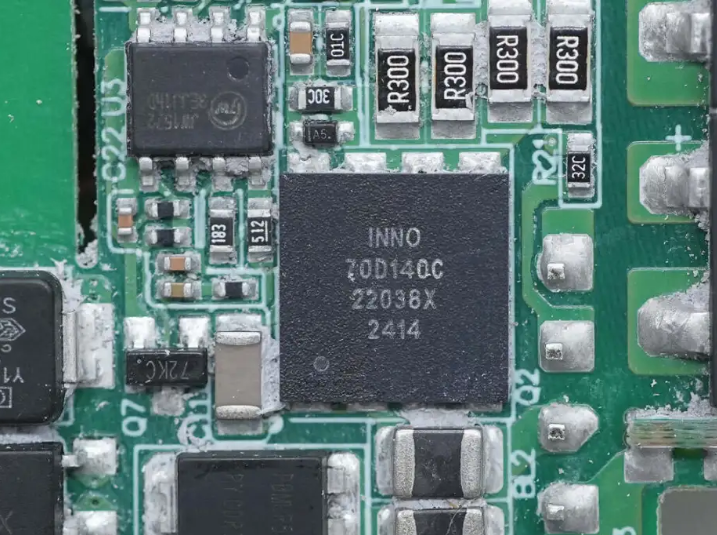

PFC開關管來自英諾賽科，型號INN700D140C，是一顆耐壓700V的增強型氮化鎵開關管，導阻140mΩ，具備開爾文源極，采用DFN8*8封裝。
英諾賽科氮化鎵開關管具有極低的柵極電荷和輸出電荷，符合JEDEC標準的工業應用要求，內置ESD保護，符合RoHS、無鉛、歐盟REACH法規。適用于圖騰柱PFC，快充電源，高功率密度以及高能效開關電源應用。

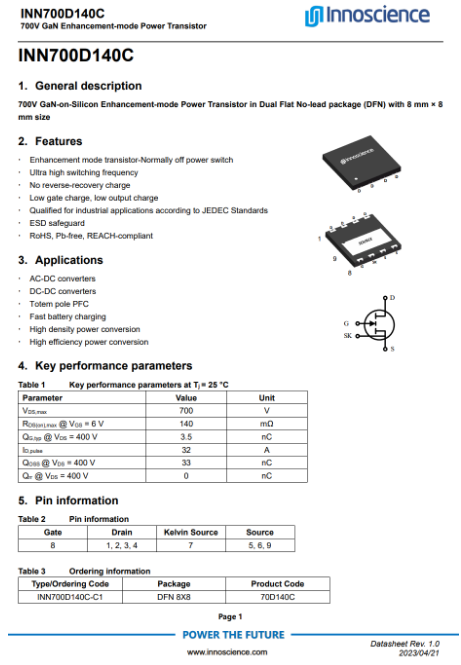

英諾賽科 INN700D140C 資料信息。
充電頭網拆解了解到，英諾賽科氮化鎵芯片目前已被三星，OPPO，VIVO，聯想，雅迪，LG，華碩，安克，努比亞，倍思，綠聯，閃極等多家知名品牌和廠商所采用，出貨量突破6億顆。
PFC升壓電感特寫，采用ATQ24磁芯。

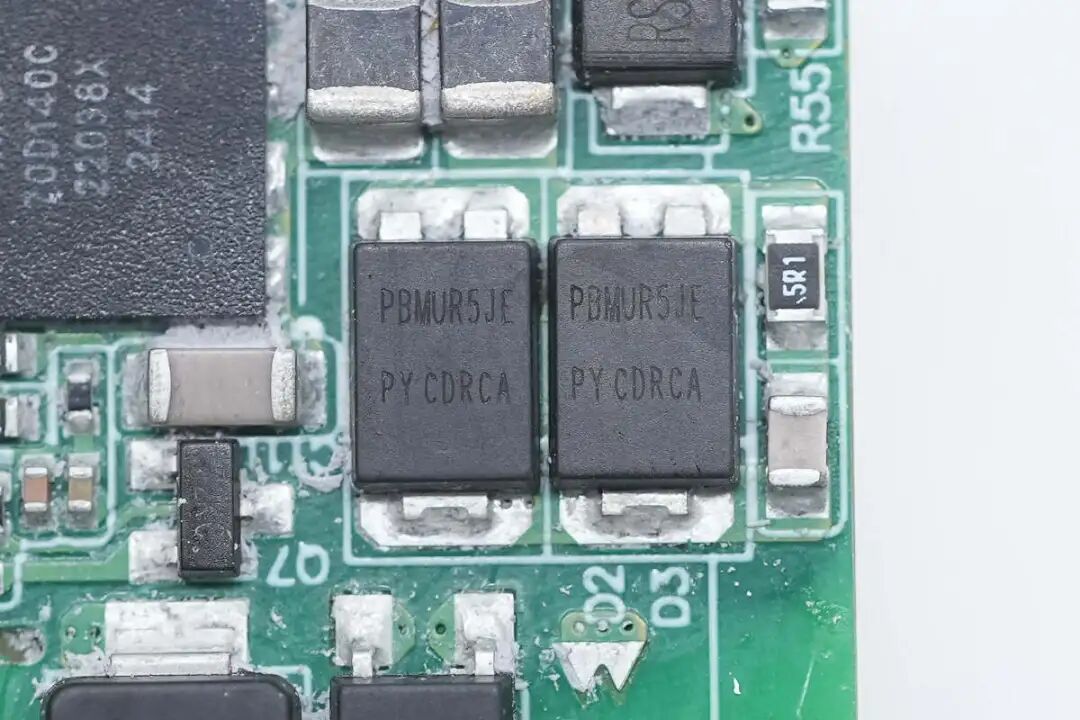

PFC整流管來自平偉，型號PBMUR5JE，是一顆超快恢復二極管，5A 600V，具有低正向壓降，高浪涌電流能力，采用PS-277B封裝，使用兩顆并聯。

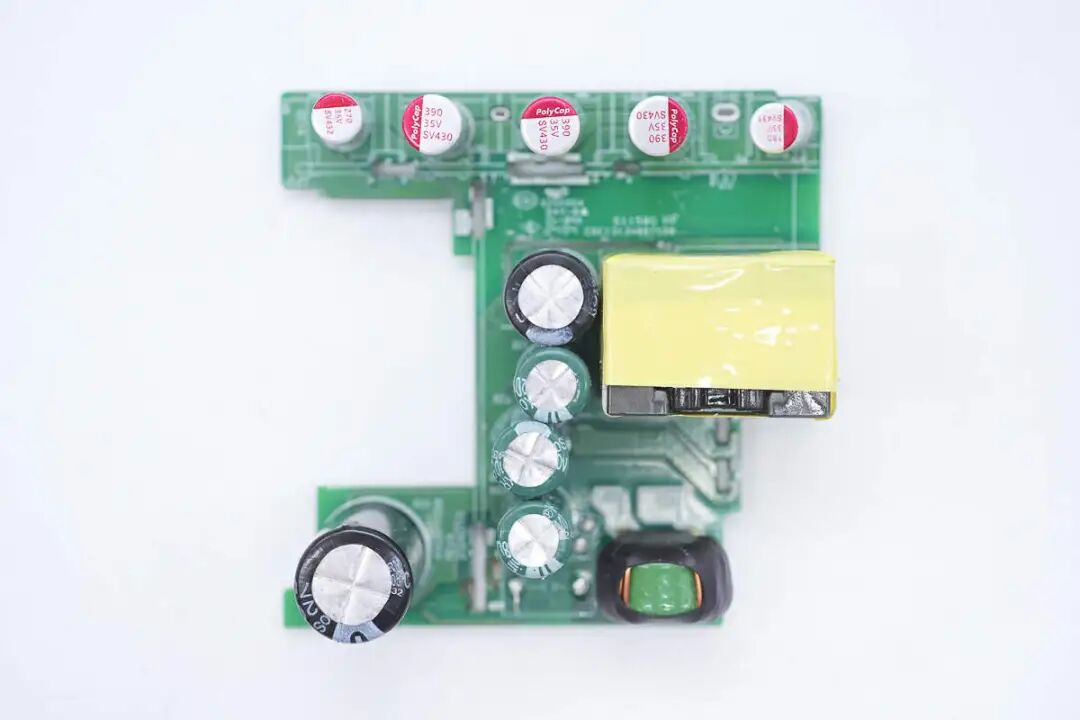

將小板拆除，主板上還設有高壓濾波電解電容和輸出濾波固態電容各五顆。

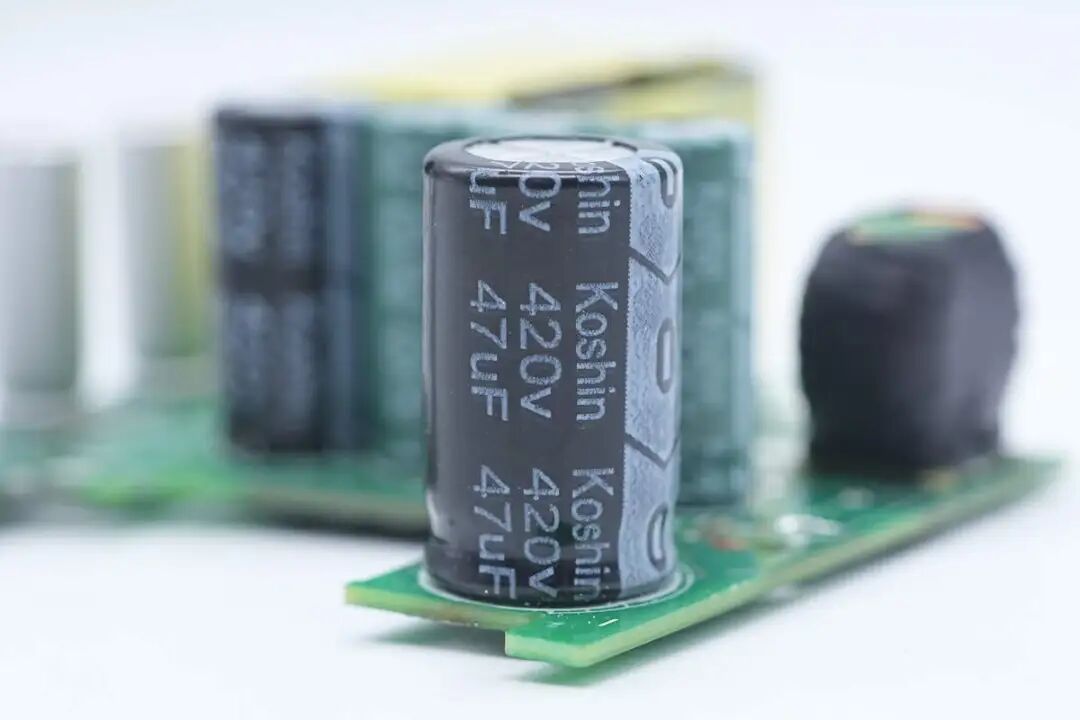

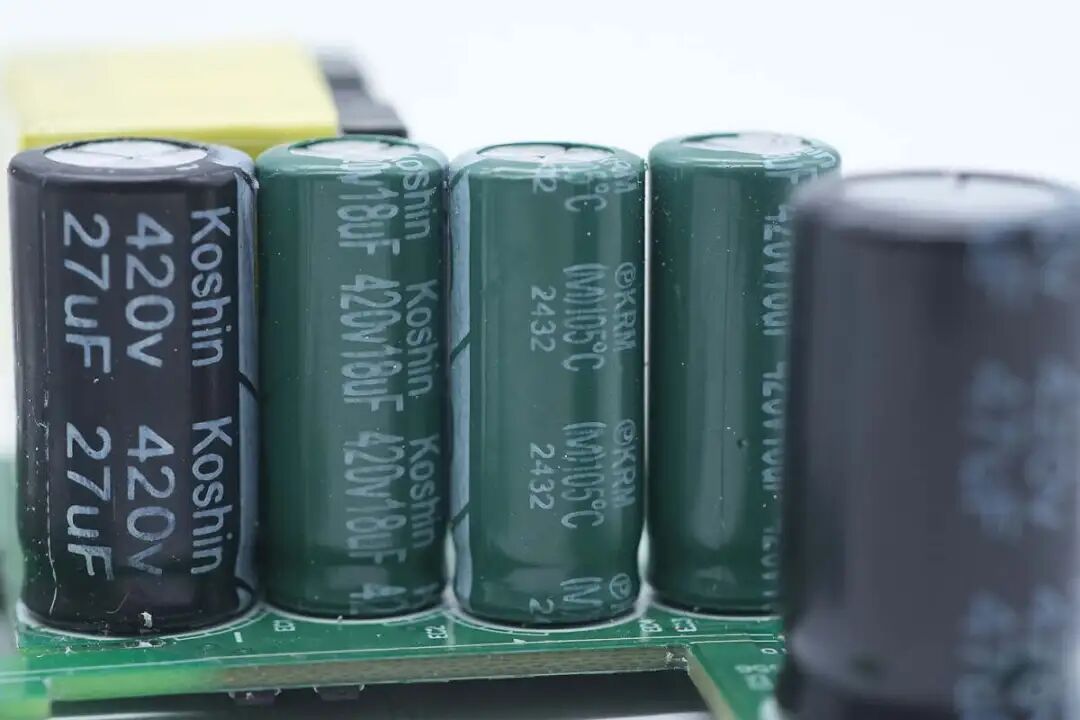

高壓濾波電解電容來自Koshin東佳，黑色的規格為420V47μF。
三顆綠色高壓濾波電解電容規格為420V18μF。

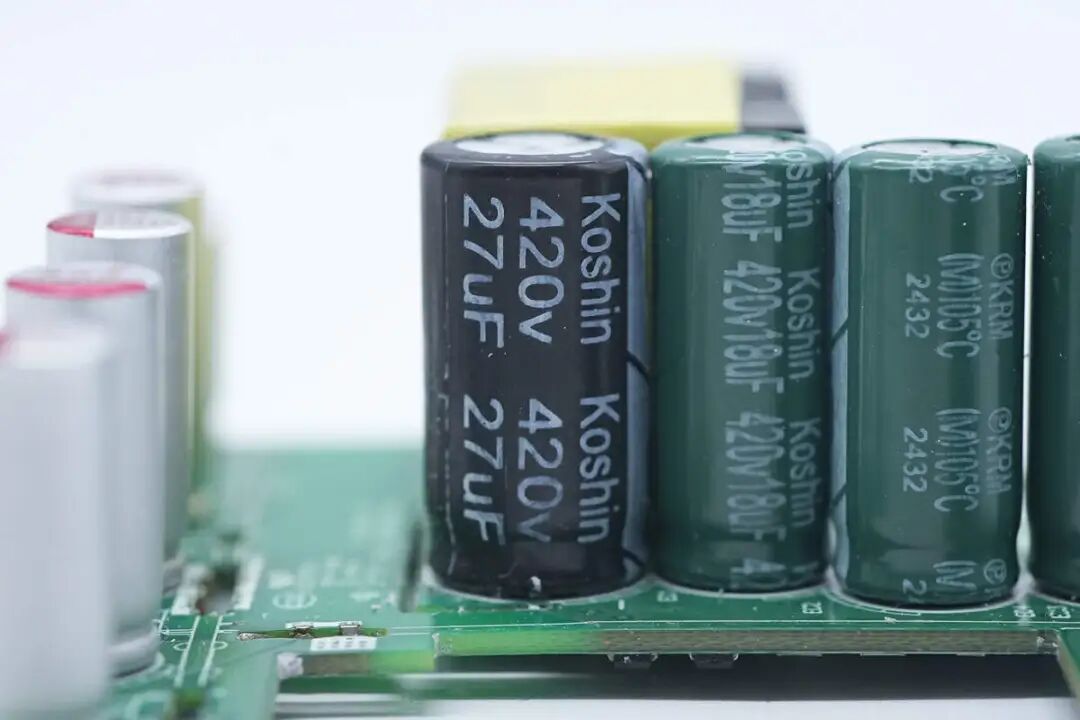

另一顆黑色高壓濾波電解電容規格為420V27μF。

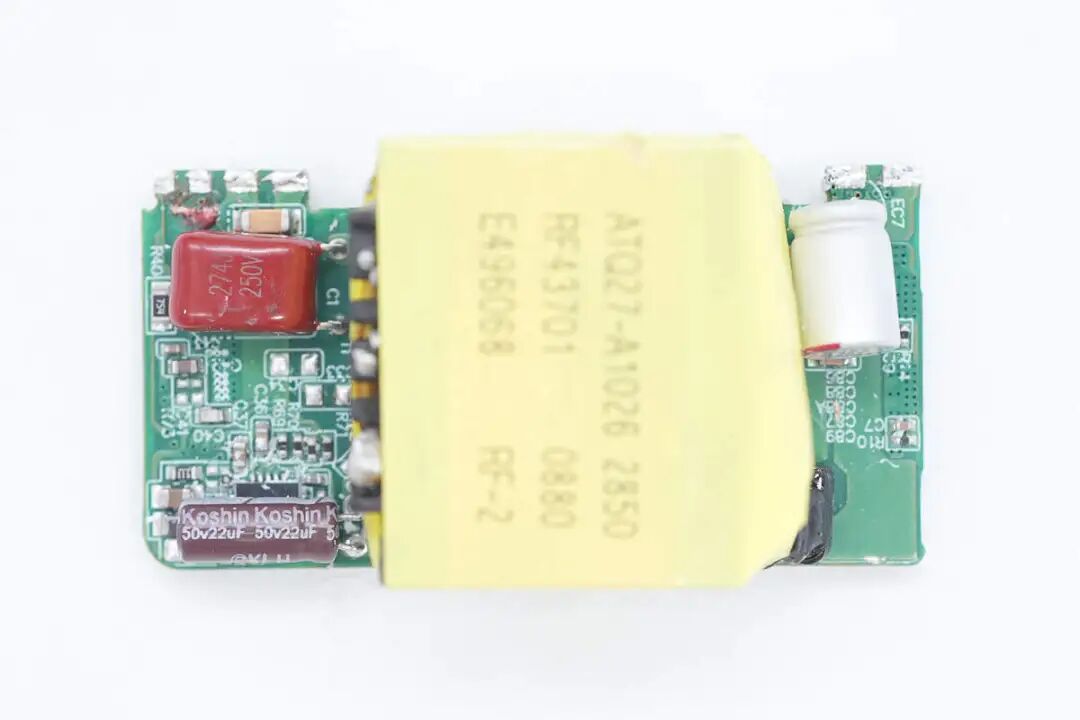

變壓器小板正面兩側設有諧振電容、主控芯片供電電容、開關電源主控芯片以及固態濾波電容。

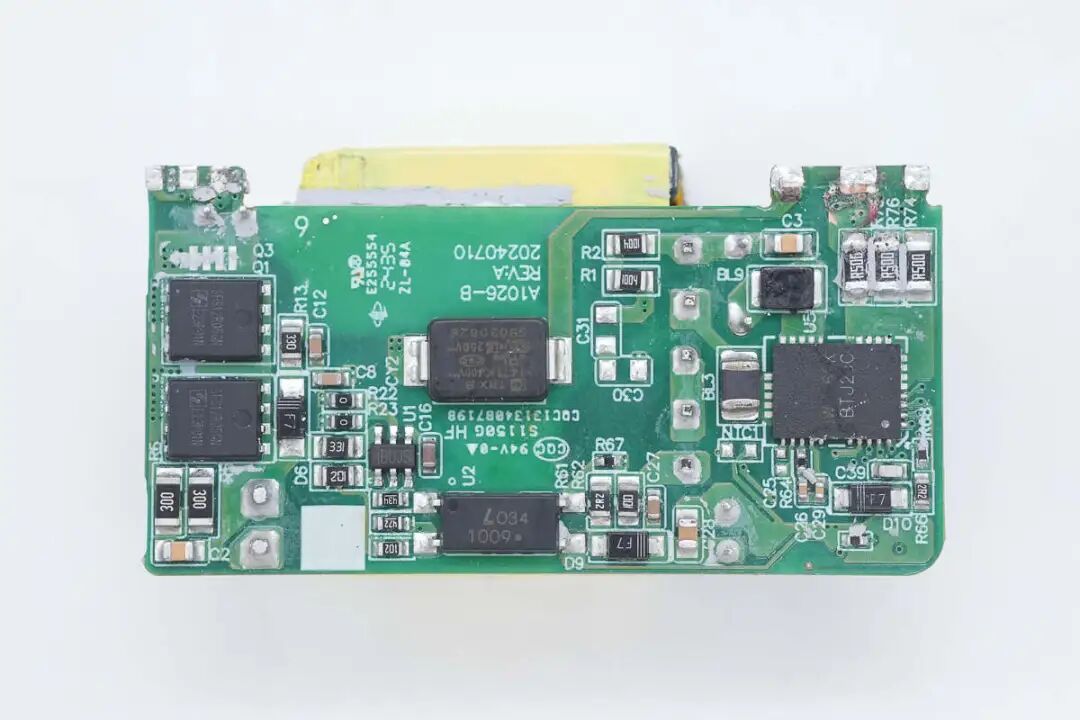

小板背面設有氮化鎵半橋芯片、貼片Y電容、光耦、同步整流控制器以及同步整流管。
主控芯片供電電容來自東佳，規格為50V 22μF。

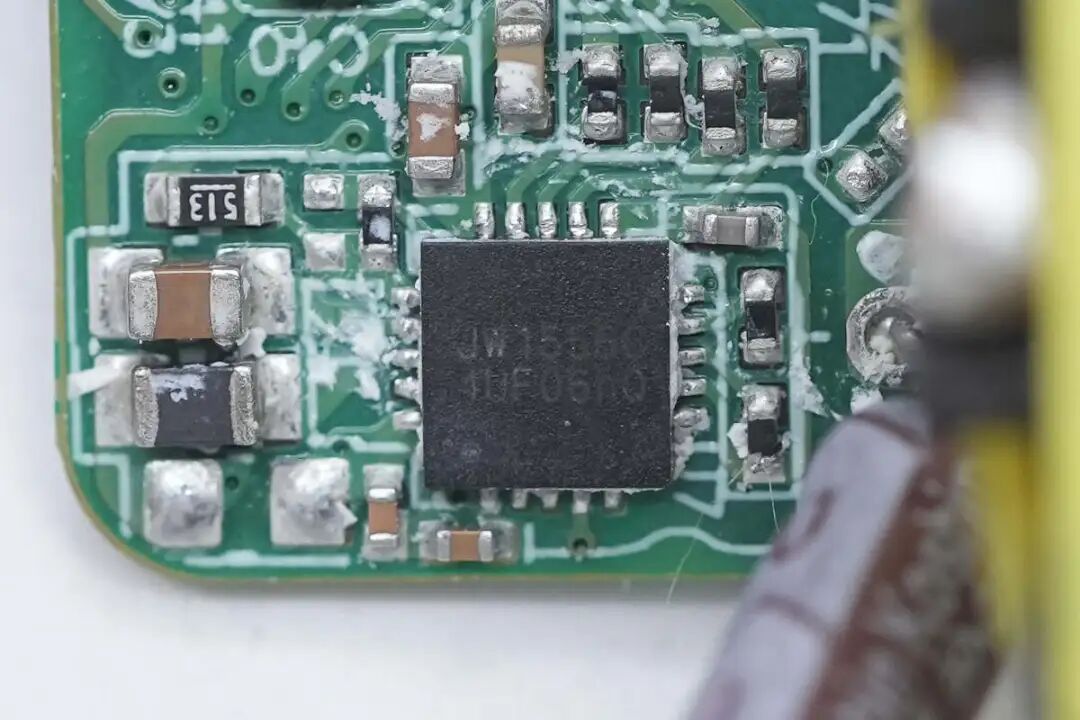

AHB控制器來自杰華特，型號JW1556，是一款非對稱半橋反激式控制器，采用QFN4x4-20封裝，適用于離線反激式轉換器應用。芯片內部集成供電升壓轉換器，輸入電壓范圍 2.5-38V，最高工作頻率達1.5MHz，支持65-300W快充應用。
杰華特 JW1556 在重負載下工作在ZVS模式，支持Adaptive ZVS開關，實現效率最優化。在輕負載下工作在DCM模式，可提供主電源開關和輔助開關兩路輸出控制，支持高壓啟動、X電容放電、突發模式控制、可調線路補償?shù)裙δ堋?/span>

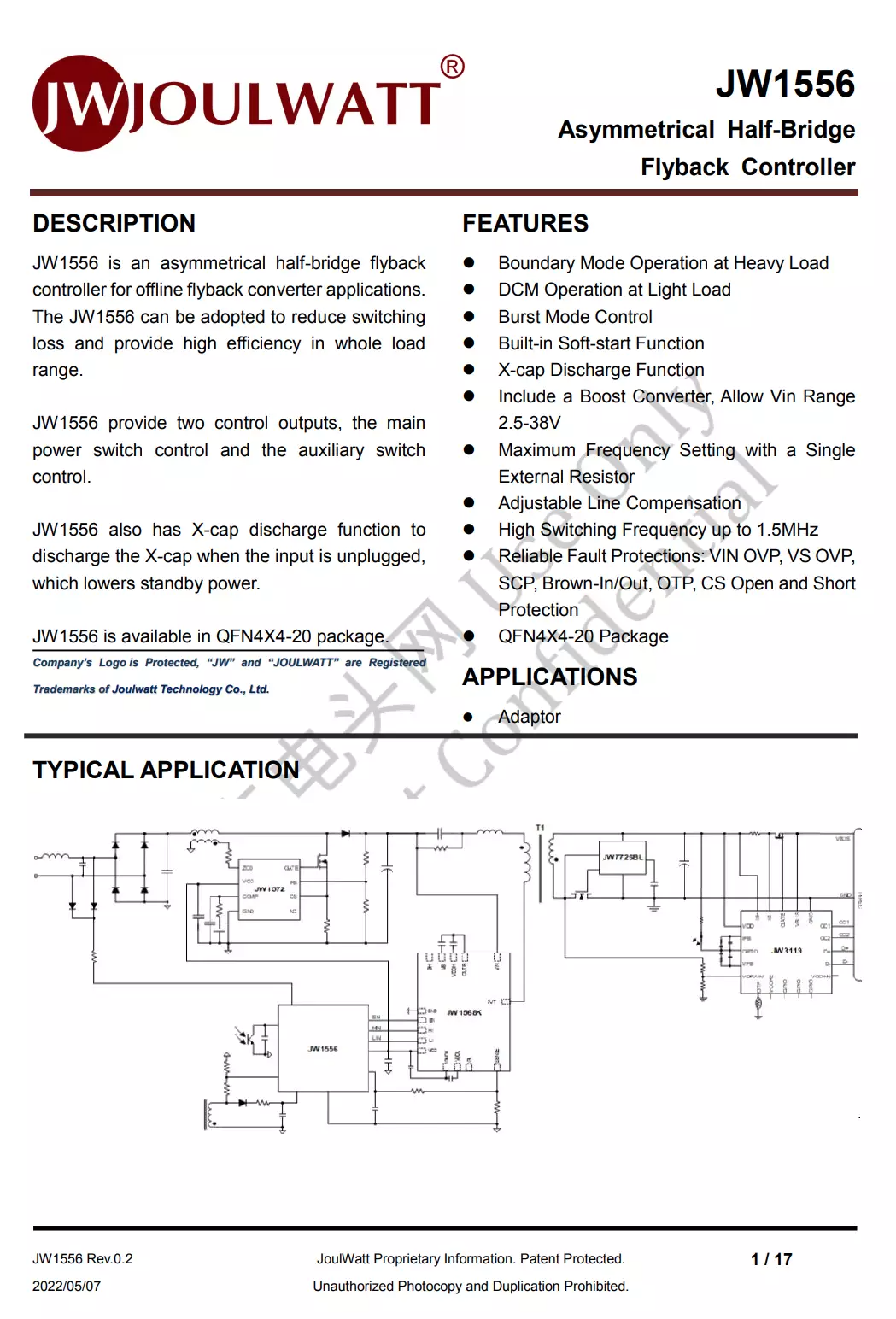

杰華特 JW1556 資料信息。

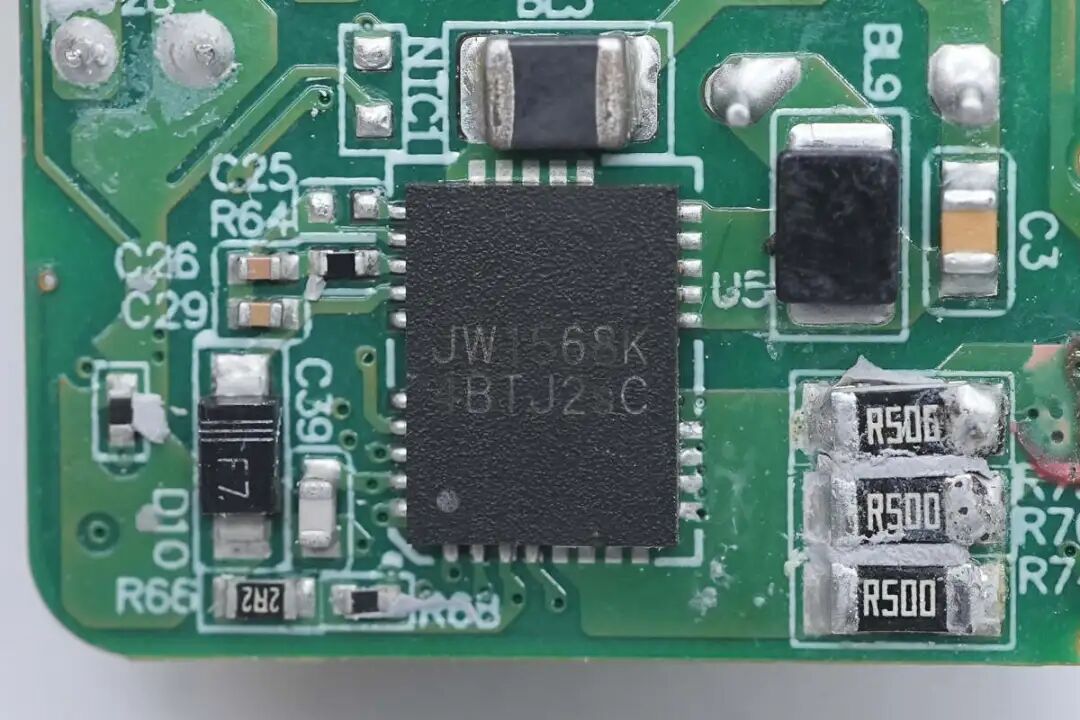

氮化鎵半橋芯片采用杰華特JW1568K，芯片集成了一個門極驅動器和兩個增強模式的GaN晶體管，使其在設計上更加簡化，可大大降低系統復雜度。集成的功率GaN器件具有220mΩ的導通電阻和650V耐壓。
JW1568K具有較低的靜態電流與適應廣泛的Vcc電壓范圍，并可確保內部上下管驅動匹配的準確性，有助于提高系統的性能和穩定性。集成的高側Bootstrap簡化了設計，支持高頻操作，最高可達2MHz，在高性能應用中表現出色。

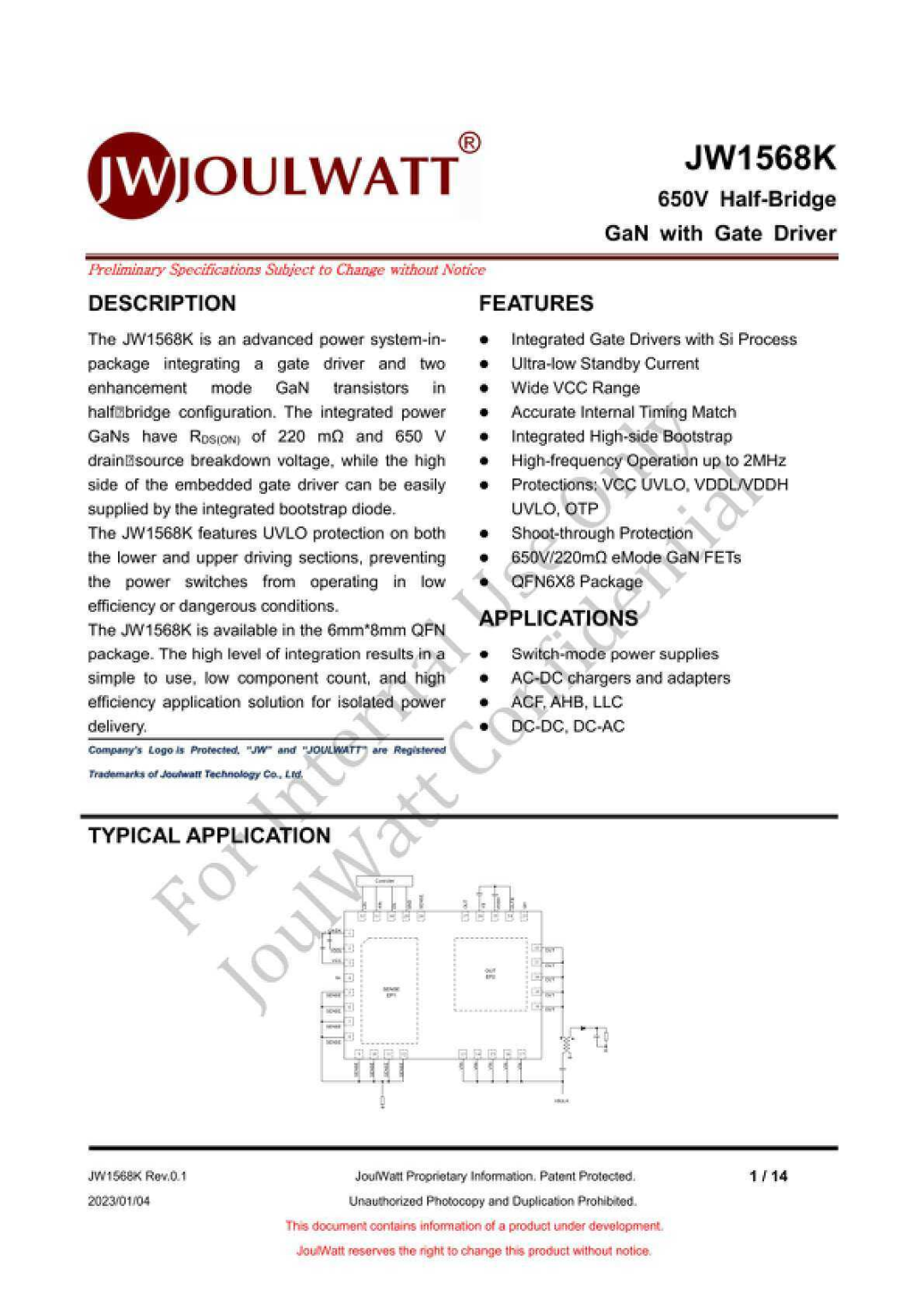

杰華特 JW1568K 資料信息。

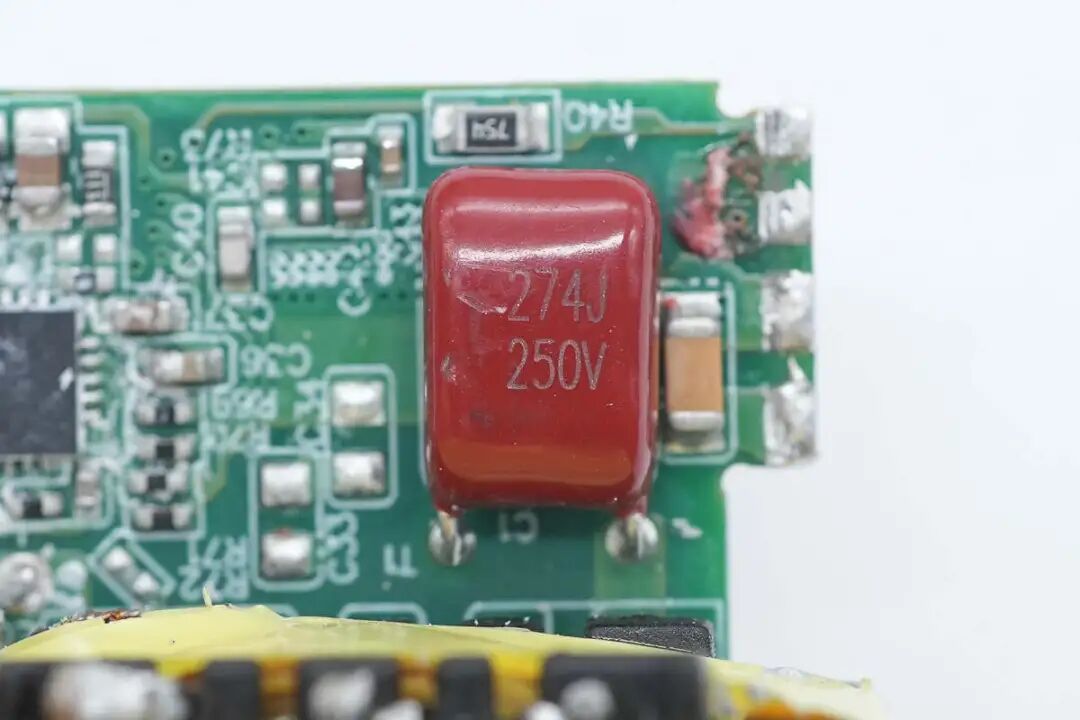

諧振電容規格為0.27μF250V。

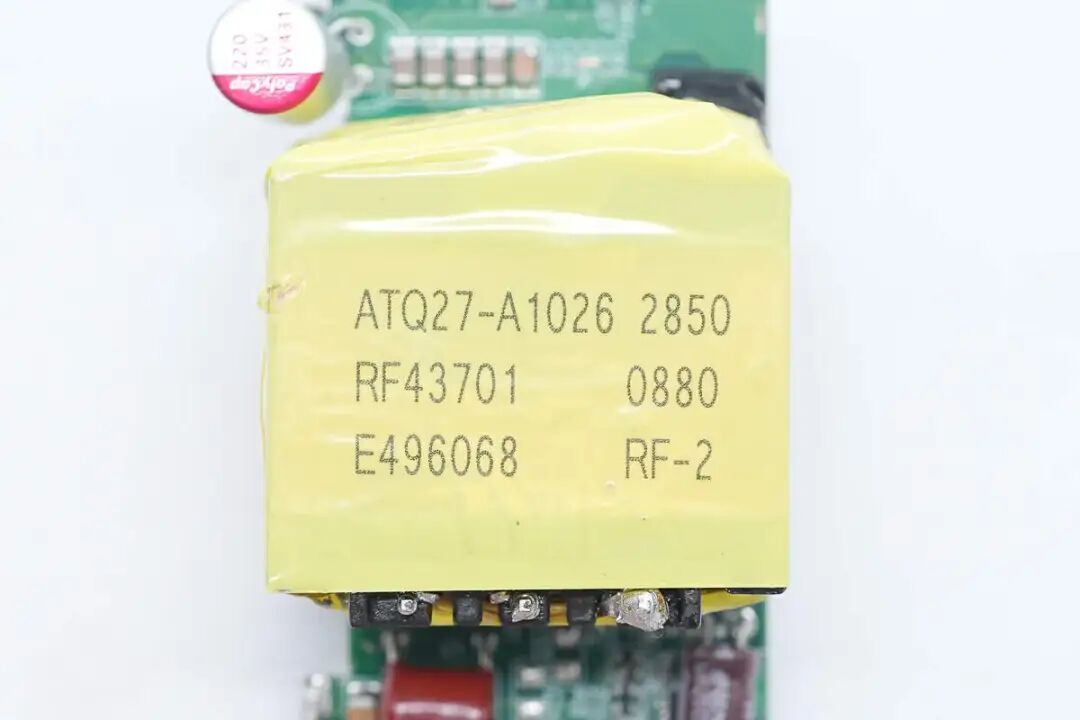

變壓器特寫。

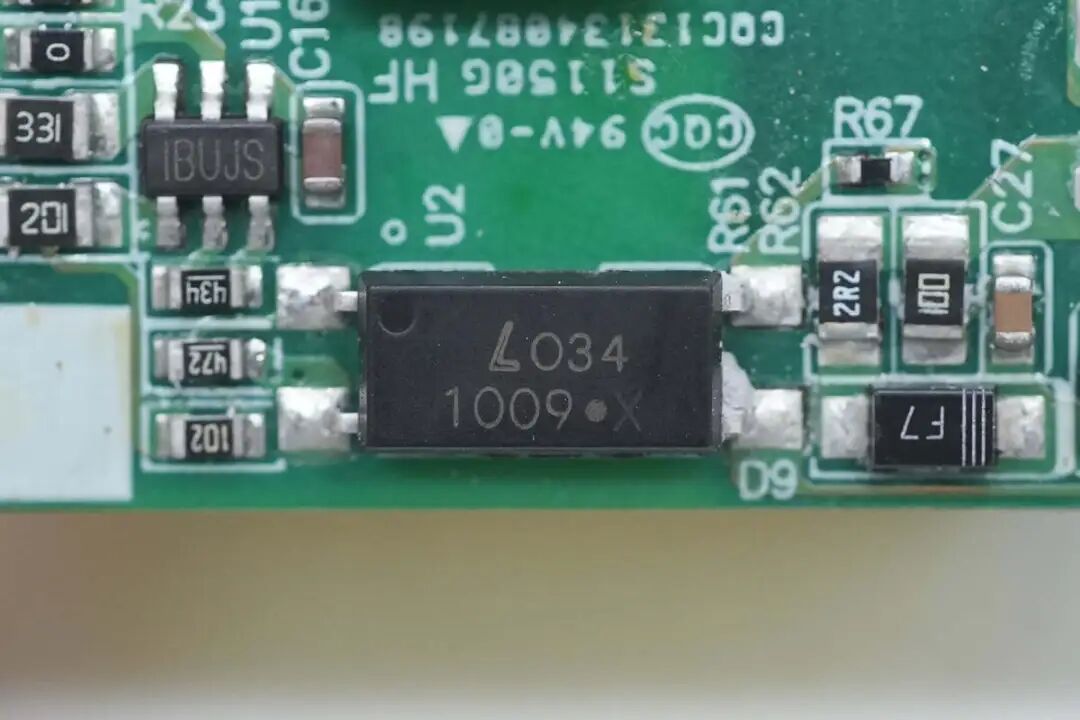

1009光耦，用于輸出電壓反饋。
主板背面光耦為相同料號。

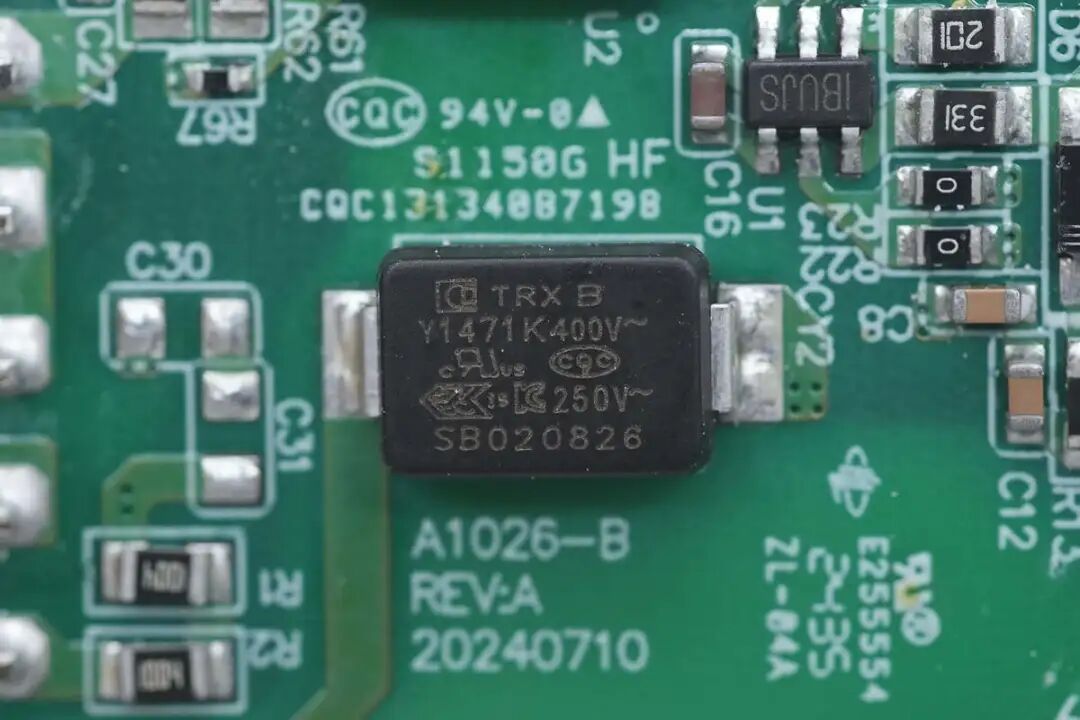

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。料號為TMY1471K。
特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。
充電頭網了解到，特銳祥貼片Y電容除了被倍思高通QC5認證100Ｗ氮化鎵快充、麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，也可應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

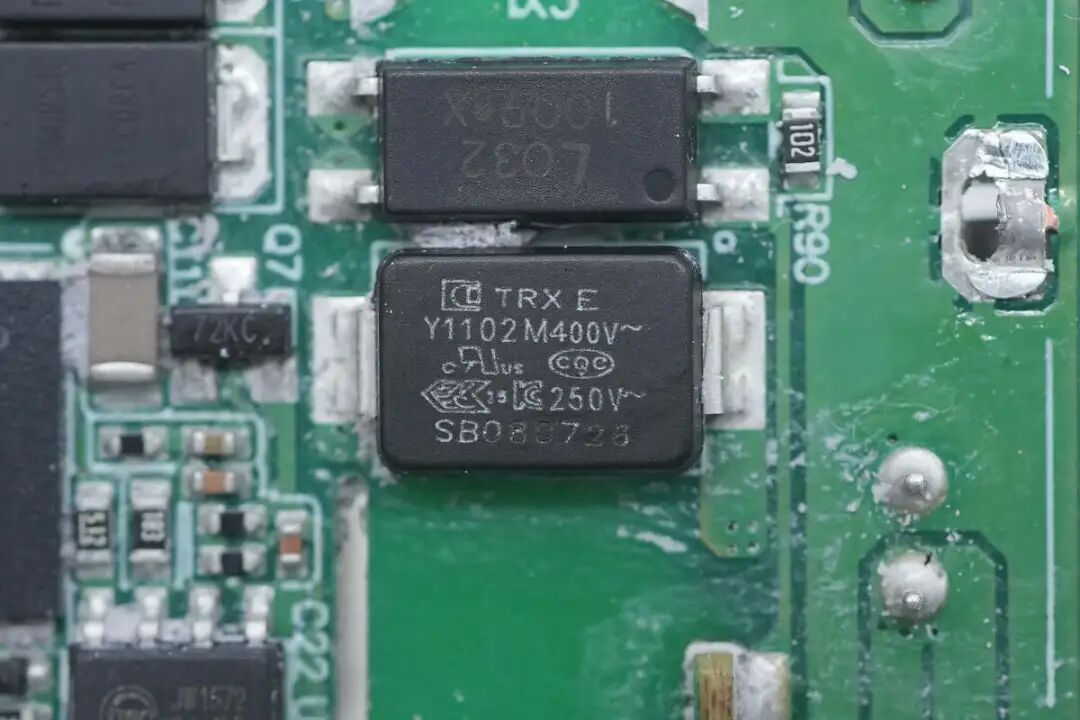

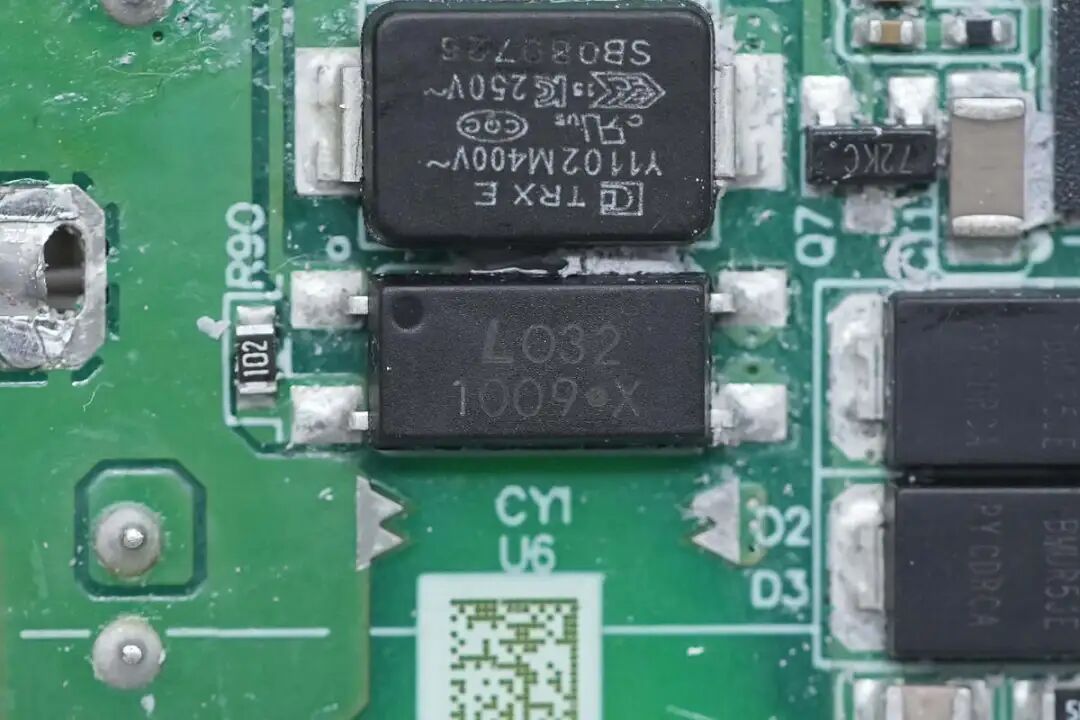

另一顆特銳祥貼片Y電容料號TMY1102M。

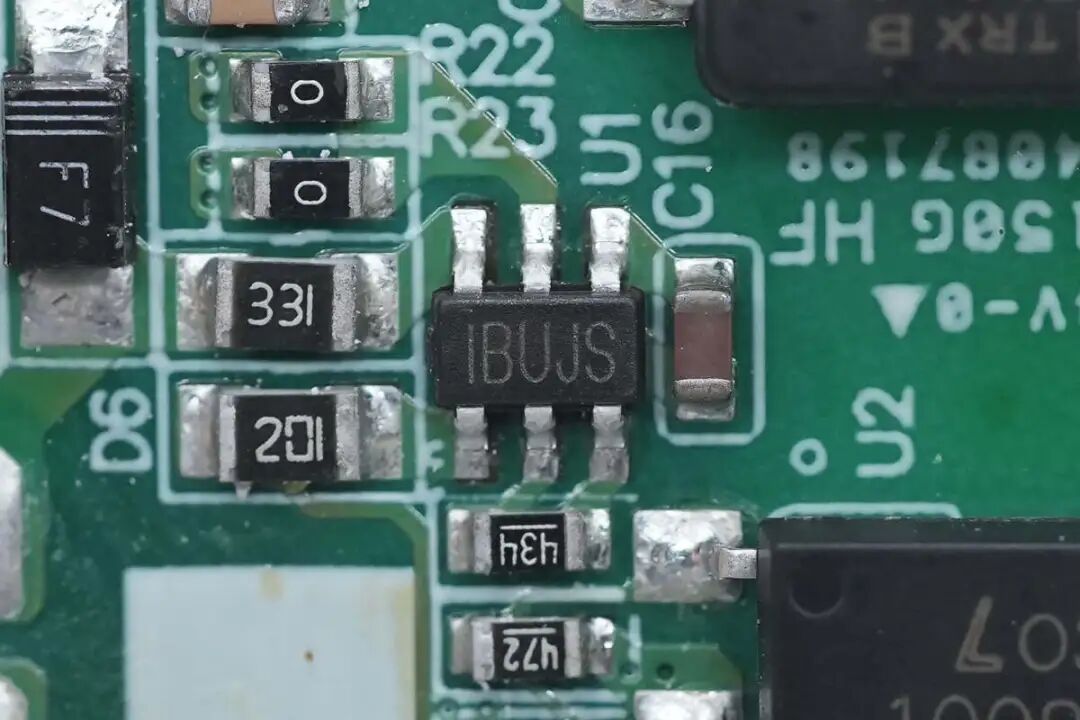

同步整流控制器來自MPS，絲印IBUJS，實際型號為MP6951，為MPS最新推出的一款同步整流控制器，支持DCM，CCM，QR，ZVS工作模式，還支持ACF主動鉗位反激和HFB混合反激，工作頻率可達1MHz，支持驅動氮化鎵同步整流管，支持高側和低側應用，采用TSOT23-6封裝。
兩顆同步整流管來自O(shè)riental東微，型號SFS12R05GNF。

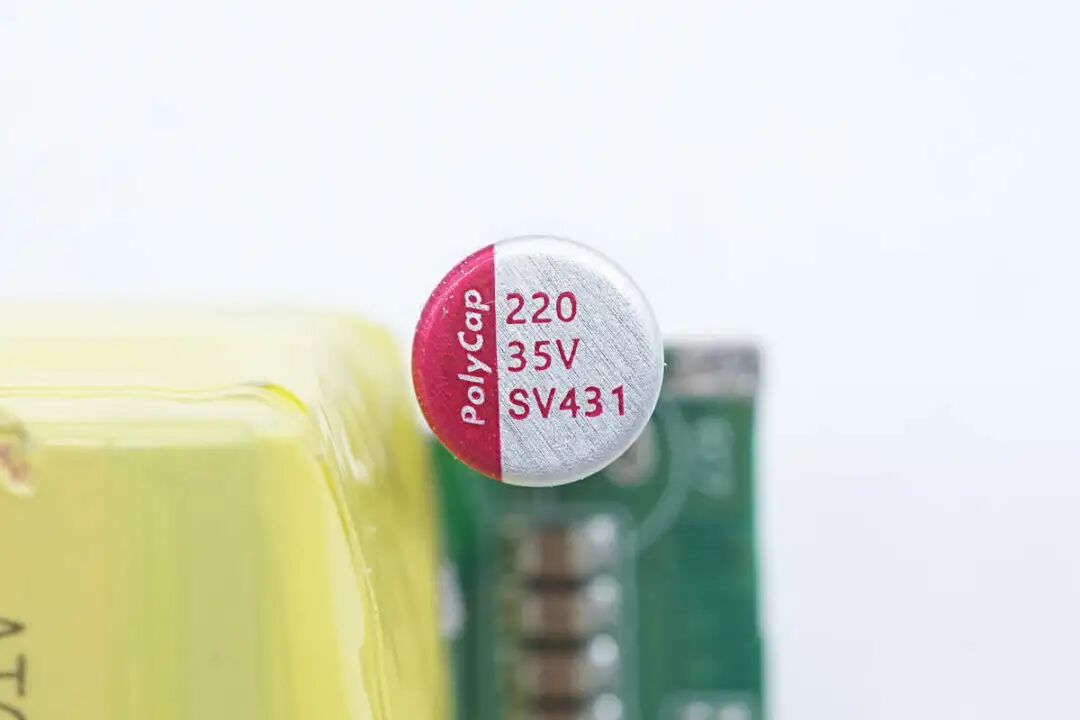

輸出濾波固態電容來自PolyCap柏瑞凱，規格為35V220μF。

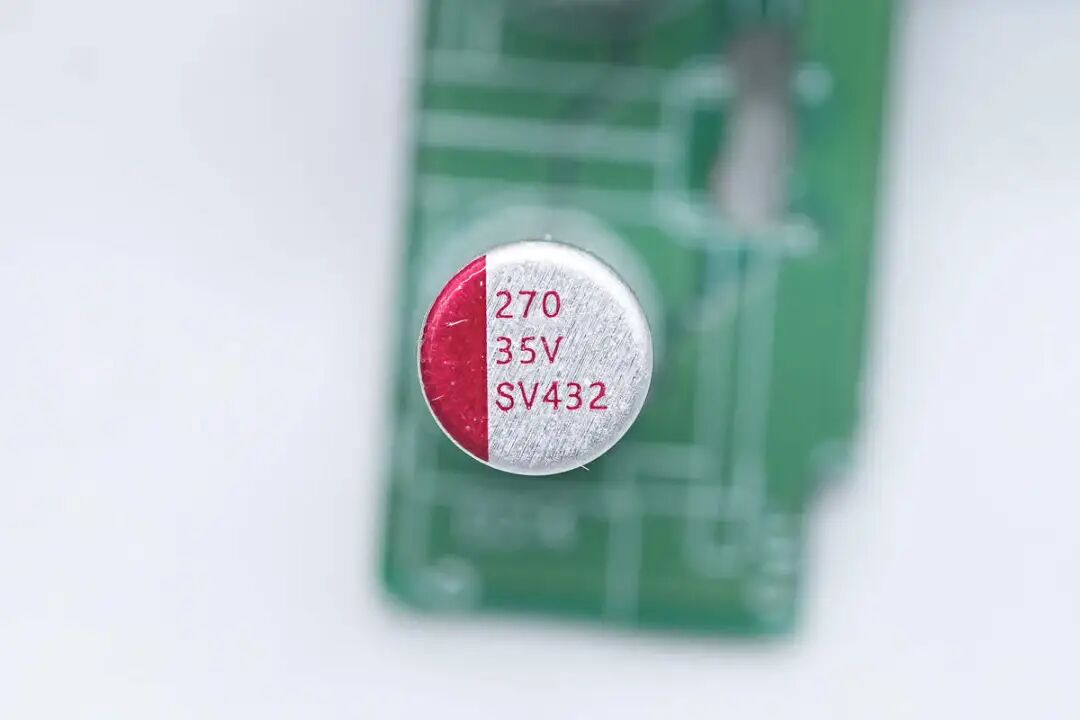

主板上固態濾波電容規格為35V270μF。
另一顆規格為35V180μF。
另外三顆來自柏瑞凱，規格均為35V390μF。

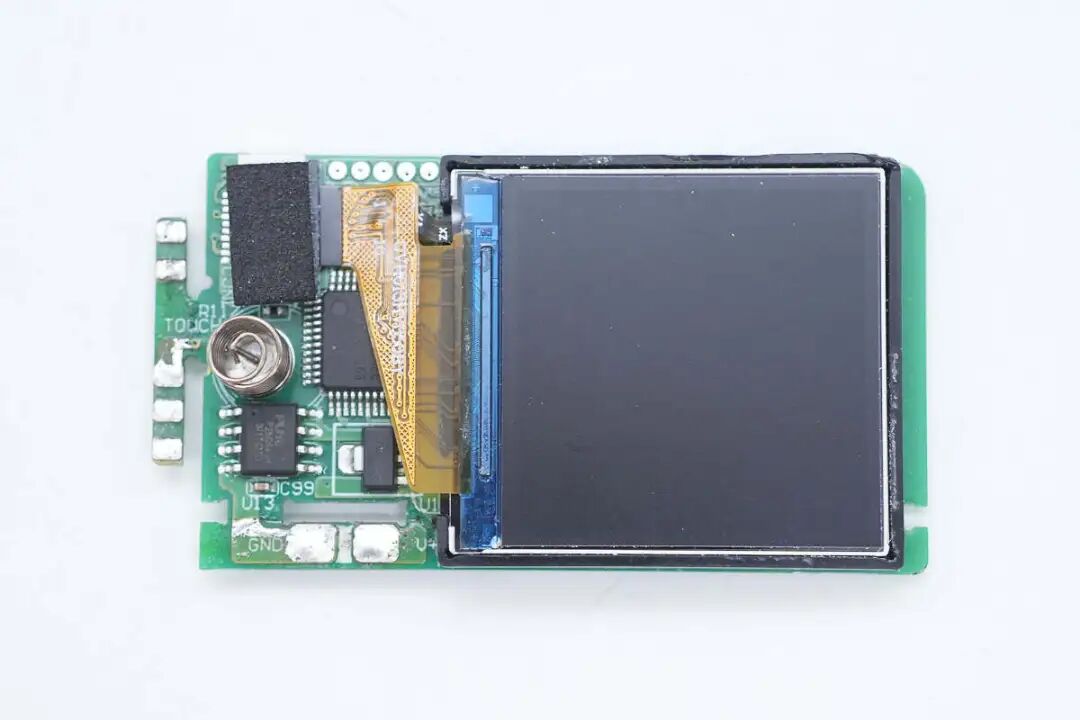

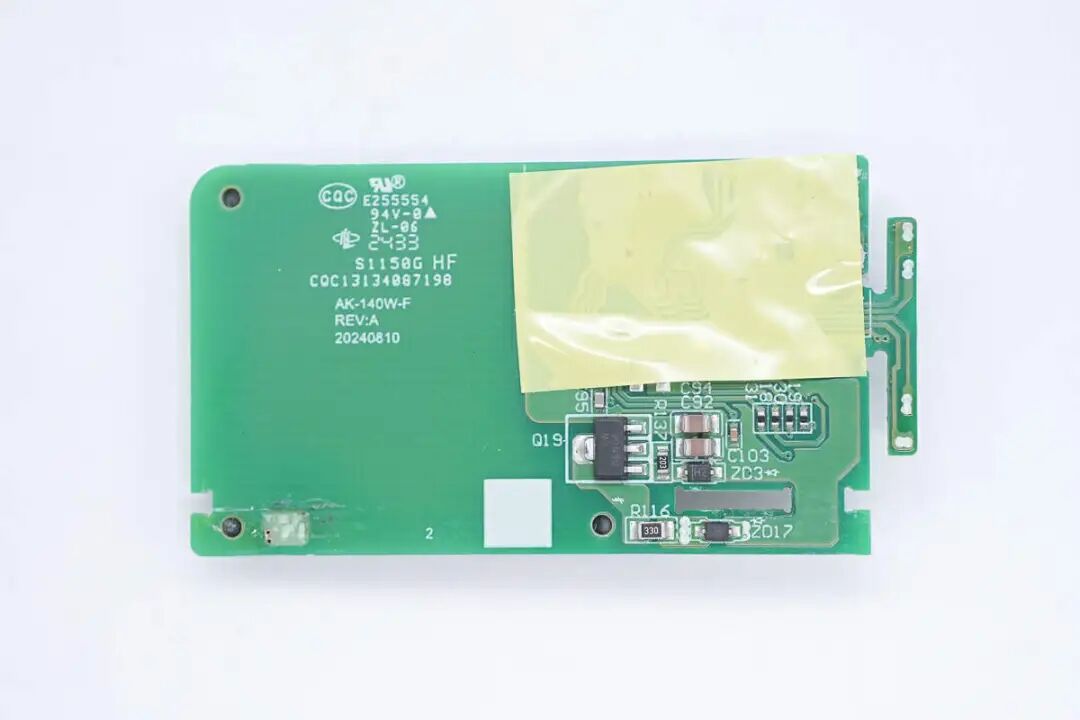

顯示屏通過排線連接側邊PCB板，板子左側區域還設有MCU、存儲器等器件。
背面設有穩壓管，對應變壓器區域貼有絕緣膠帶。
一顆絲印230A芯片。

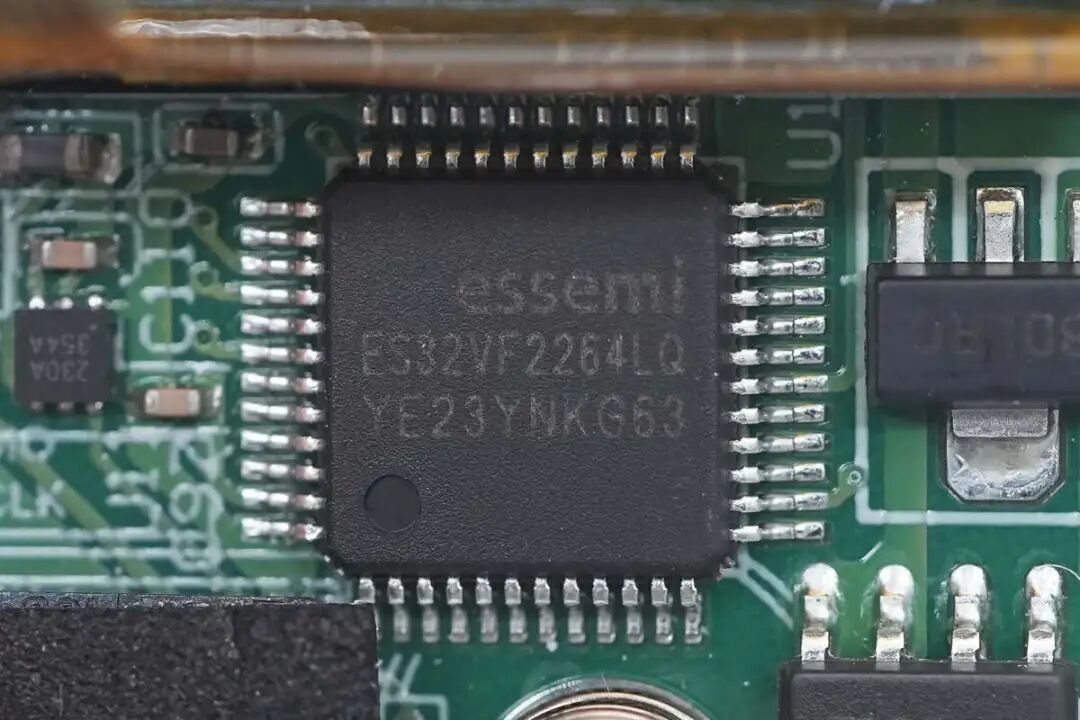

MCU來自essemi東軟載波，型號ES32VF2264LQ。

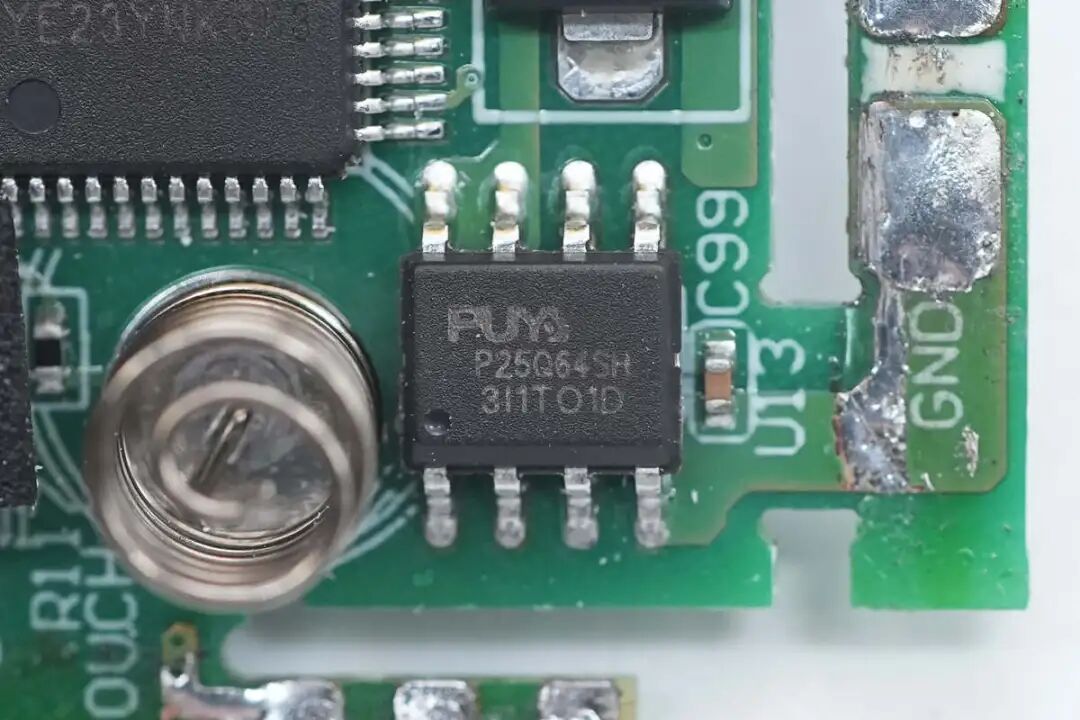

存儲器來自Puya普冉，型號為P25Q64SH，采用SOP-8封裝，為屏幕控制提供信息存儲。

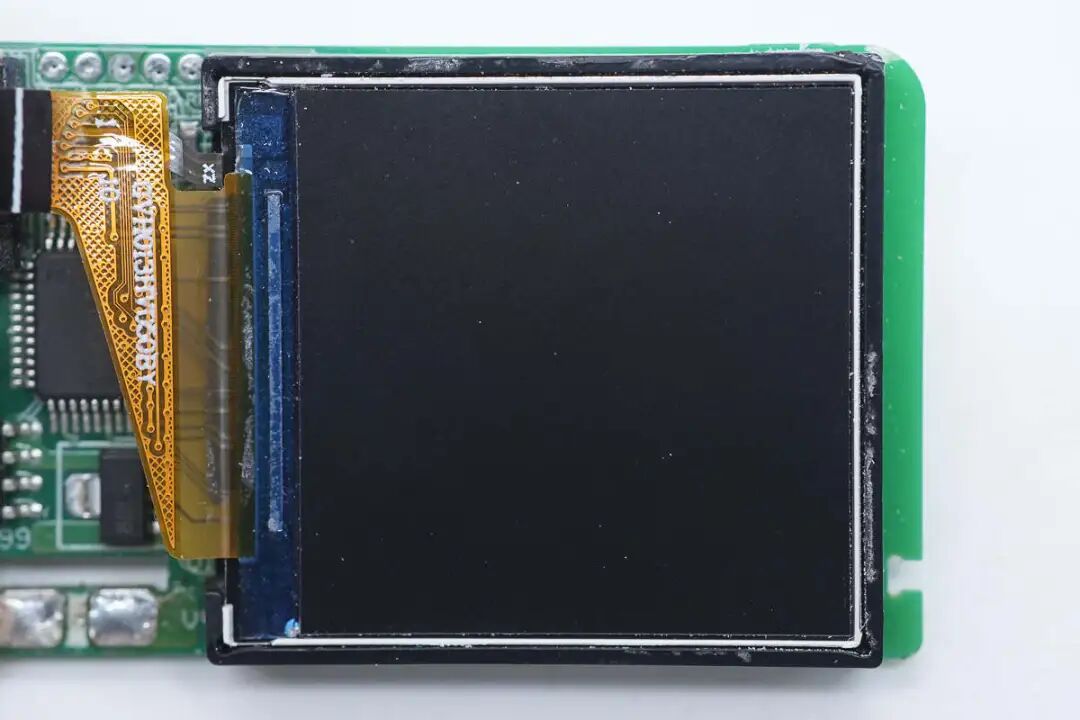

顯示屏特寫。

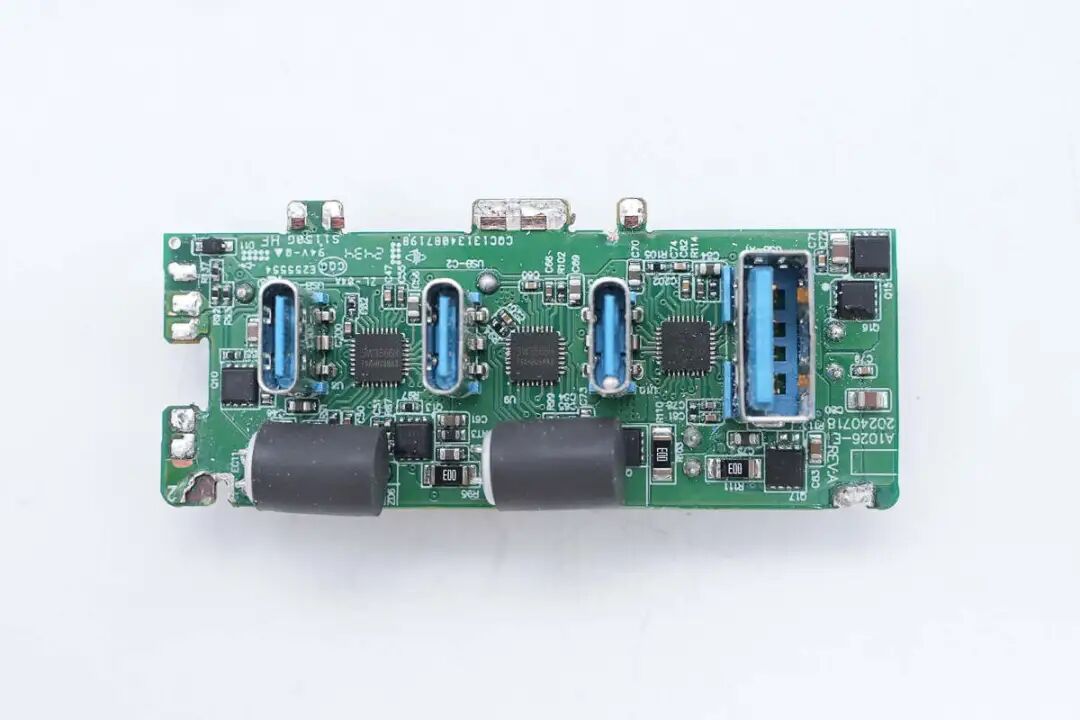

輸出端小板正面設有輸出濾波固態電容、降壓協議芯片、同步降壓開關管、輸出VBUS開關管以及USB母座，兩顆固態濾波電容外套膠套保護。

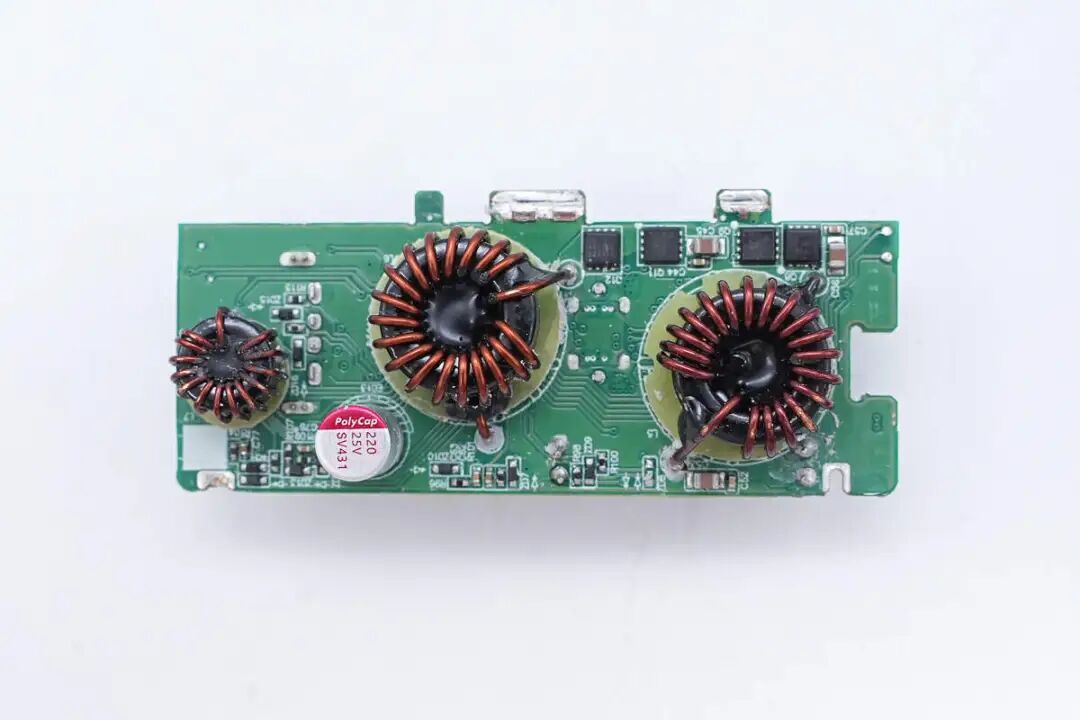

板子背面設有三路降壓電路的降壓電感、兩組同步降壓開關管以及固態濾波電容。

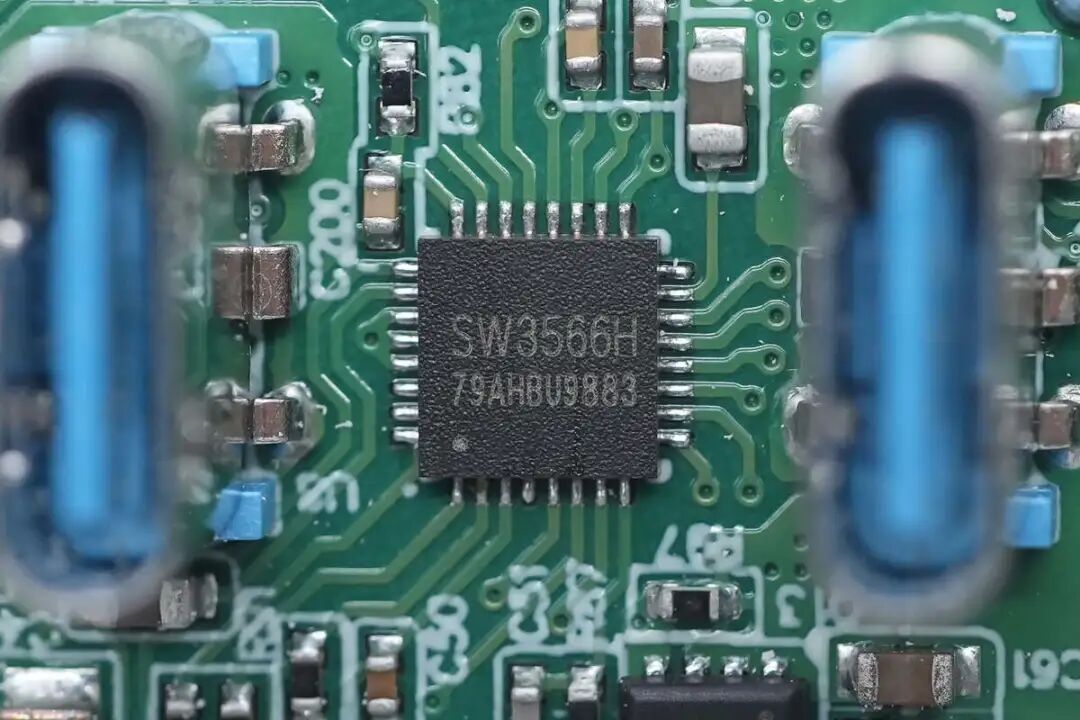

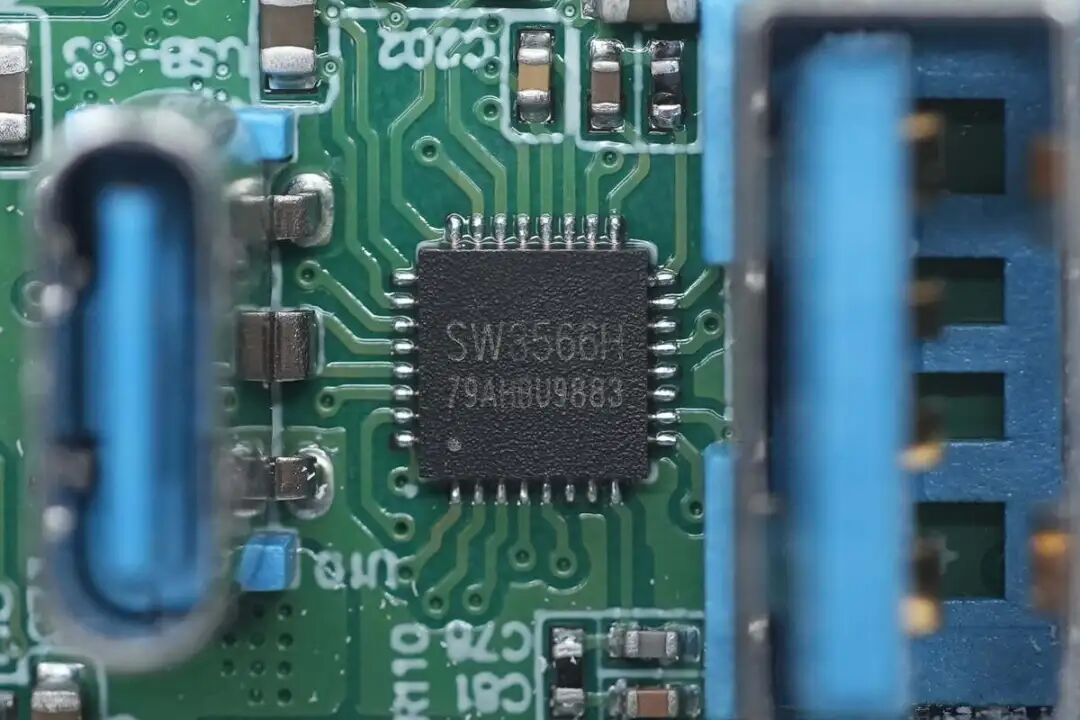

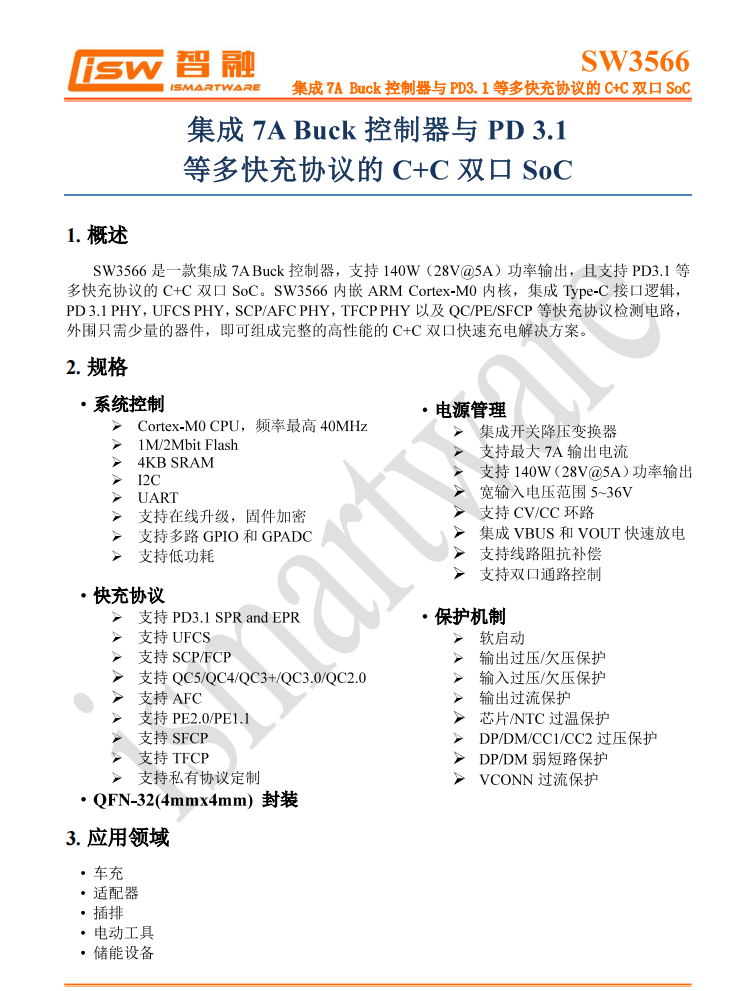

充電器USB-C1接口使用智融科技SW3566H降壓控制器，這顆芯片是一款高集成度的多快充協議雙口充電SOC芯片，支持USB-C和USB-A接口充電，并支持雙口獨立限流。芯片內部集成了高效率同步降壓轉換器，支持20V7A和28V5A輸出，支持PD3.1/QC/SCP/UFCS等快充協議，支持快充協議定制，最大支持140W輸出功率。
SW3566H集成了CC/CV模式，雙口管理邏輯和母線電壓檢測，搭配對應的降壓開關管和VBUS開關管即可實現雙口降壓輸出。芯片內置的降壓轉換器工作頻率為180KHz，支持PWM和PFM工作模式。輸出電流，線損補償?shù)缺Ｗo(hù)閾值均可通過I2C接口進行設定，內置的ADC可實現輸入輸出電壓，輸出電流，芯片溫度等9個通道的數據采樣，支持外接MCU進行參數顯示。
SW3566H支持36V輸入電壓，最高輸出電流7A，芯片內置軟啟動，輸入過壓/欠壓保護，輸出過壓/欠壓保護，輸出過流/短路保護，DP/DM/CC過壓保護，芯片過熱保護和外接NTC熱敏電阻保護，以及限功率保護。芯片采用QFN4*4-32封裝。
充電頭網拆解了解到，智融科技SW3566H此前還被安克65W 2C1A氮化鎵充電器、公牛240W 3C1A氮化鎵桌面充電器、綠聯300W 4C1A五口PD氮化鎵快充充電器、今翔140W 3C1A氮化鎵快充充電器、古石188W多口桌面充電器、TOMAX拓瑪140W 3C1A氮化鎵充電器等產品采用，芯片性能質量獲客戶一致認可。

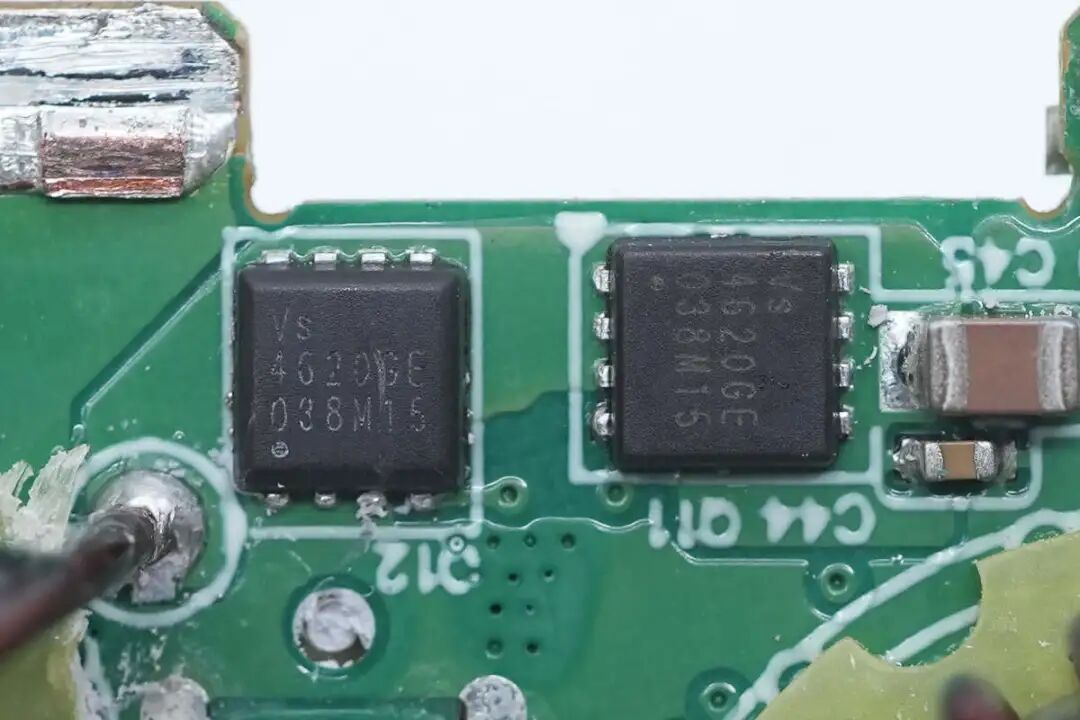

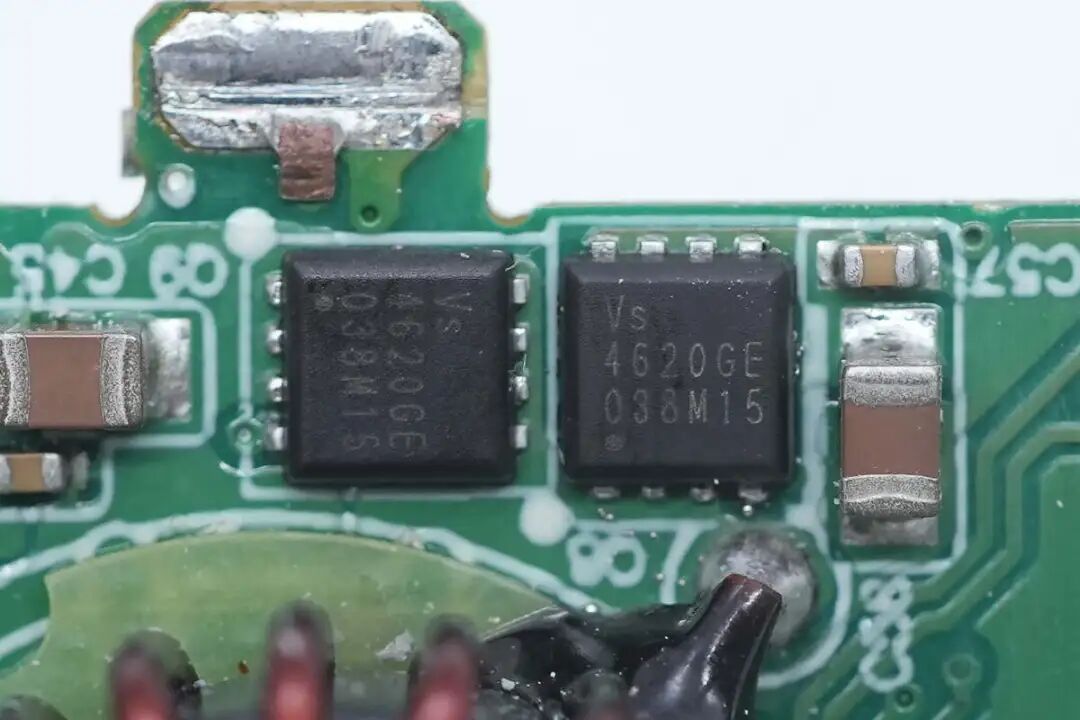

對應兩顆同步降壓開關管來自威兆半導體，型號VS4620GEMC，NMOS，耐壓40V，導阻6.4mΩ，采用PDFN3333封裝，使用四顆用于兩路電源并聯控制。

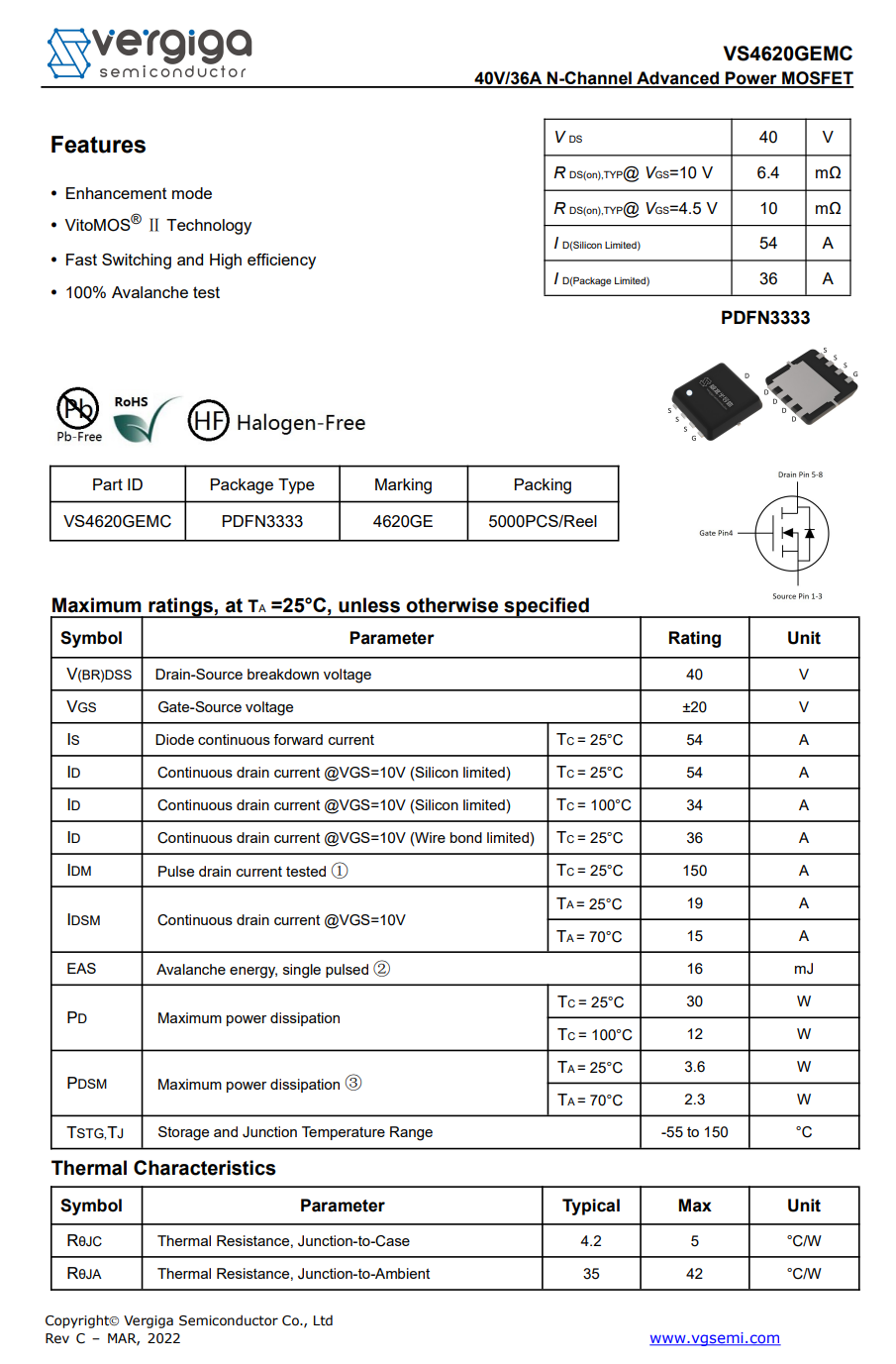

威兆半導體 VS4620GEMC 資料信息。
降壓電感特寫。

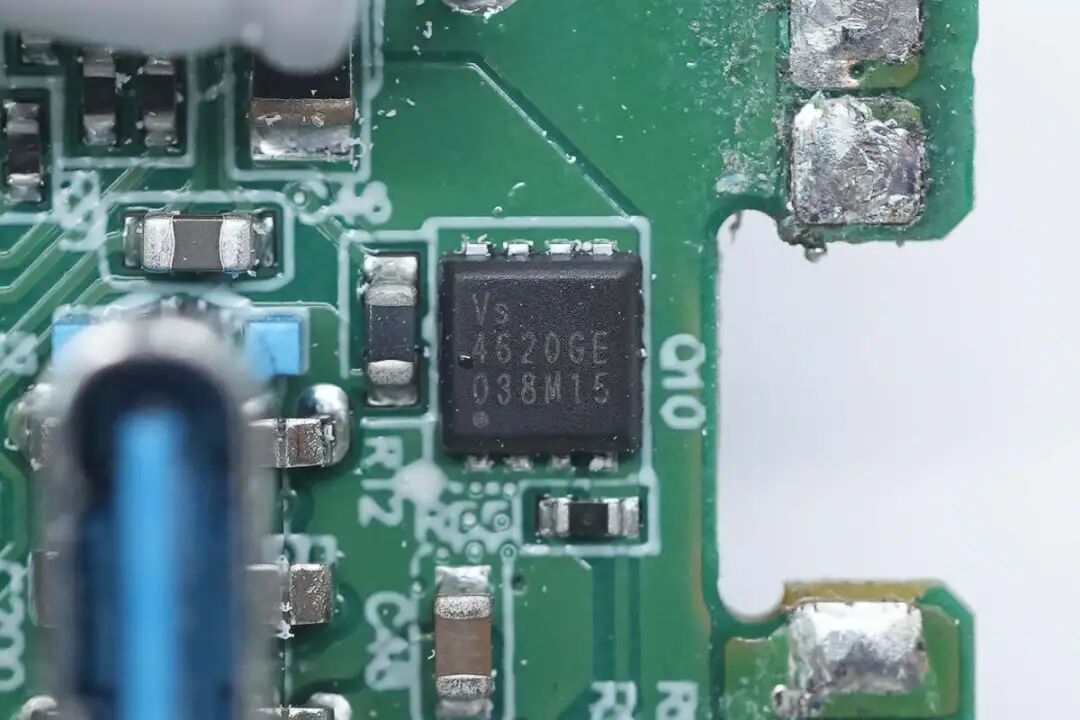

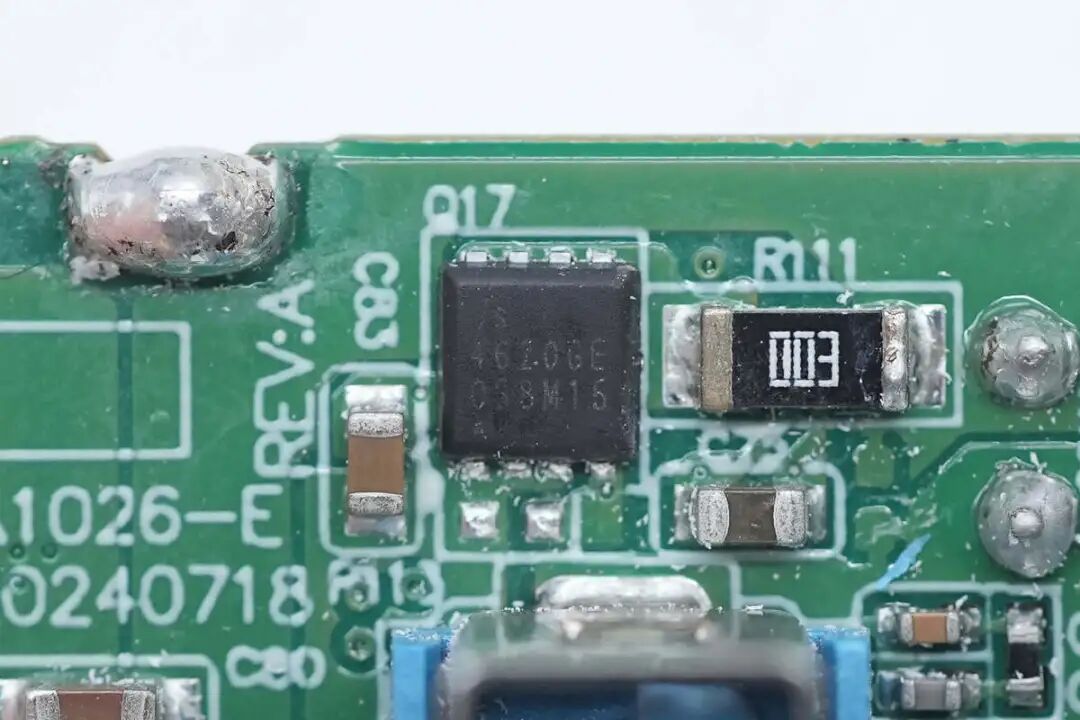

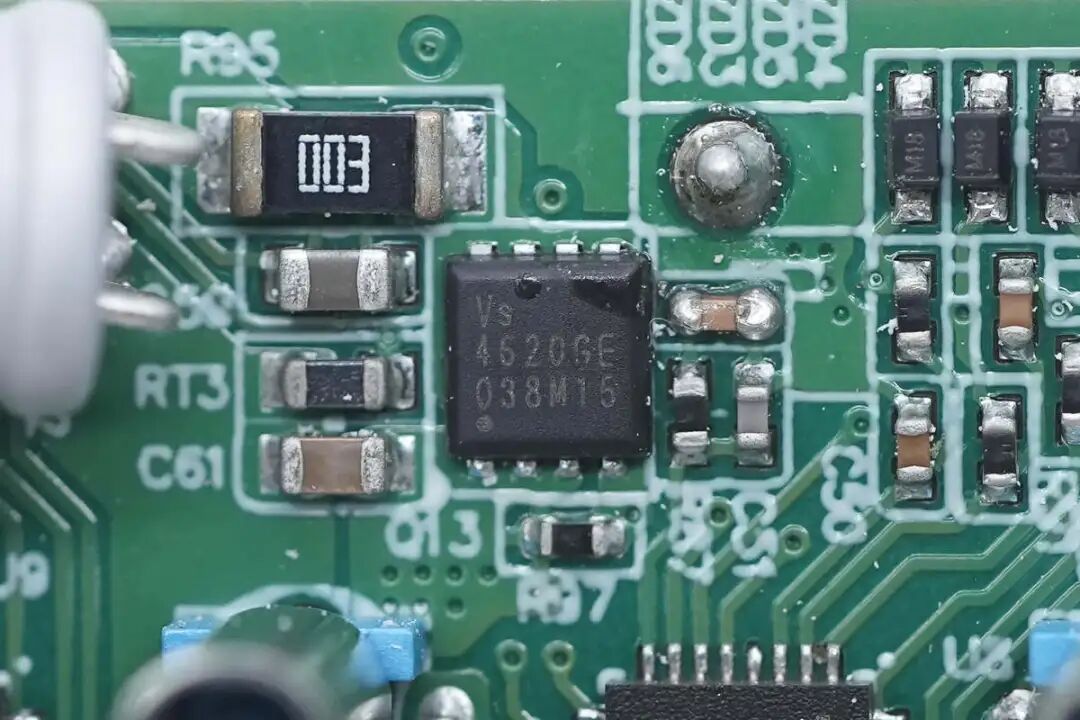

USB-C1口輸出VBUS開關管也是采用威兆半導體VS4620GEMC。
USB-C2接口降壓協議芯片同樣采用智融科技SW3566H。
兩顆同步降壓開關管也是采用威兆半導體VS4620GEMC。
降壓電感特寫。

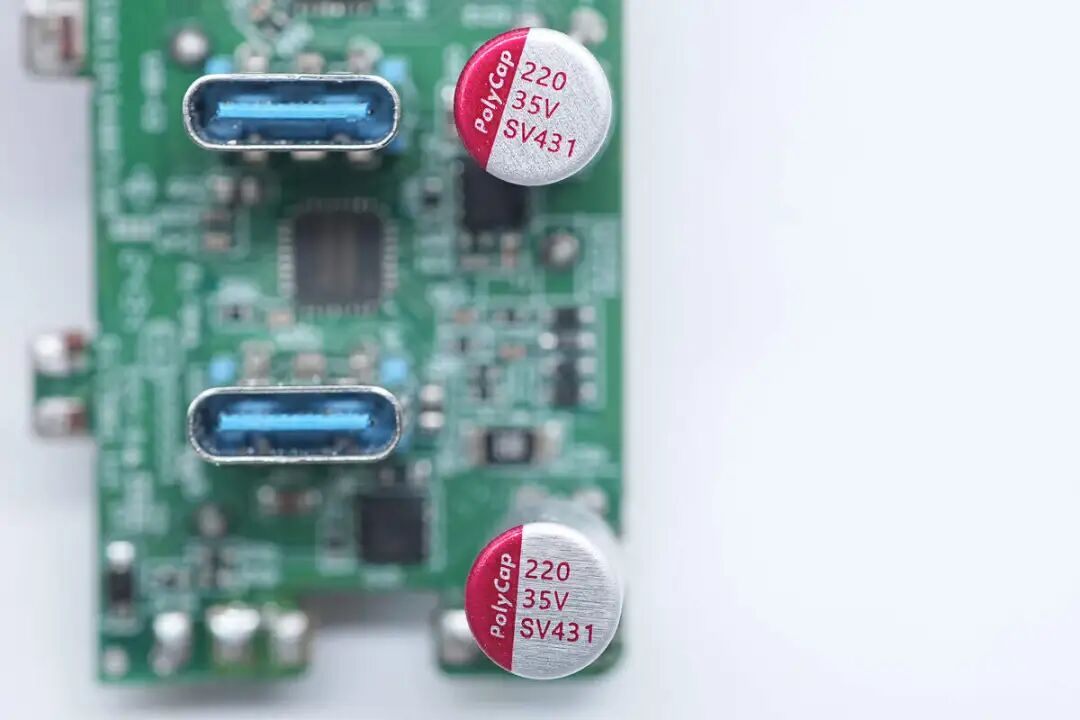

USB-C1和USB-C2口各使用一顆柏瑞凱固態電容進行輸出濾波，規格均為35V220μF。
USB-C2口輸出VBUS開關管采用威兆半導體VS4620GEMC。
USB-C3和USB-A1接口降壓協議芯片也是采用智融科技SW3566H。
兩顆同步降壓開關管采用威兆半導體VS4620GEMC。

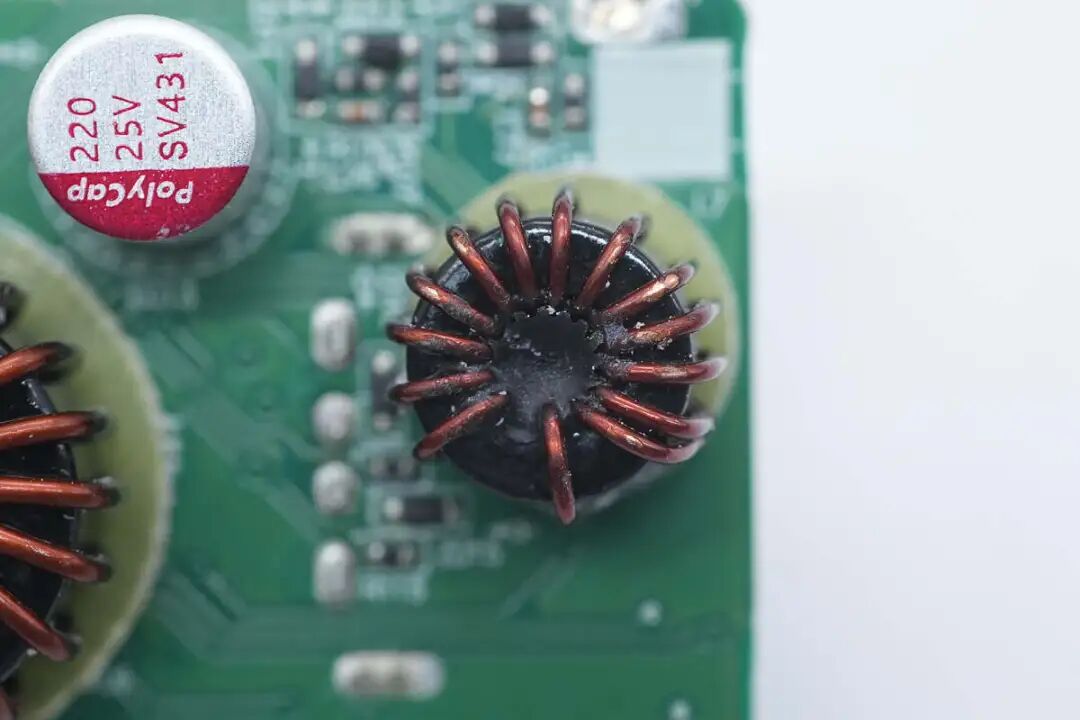

降壓電感特寫。

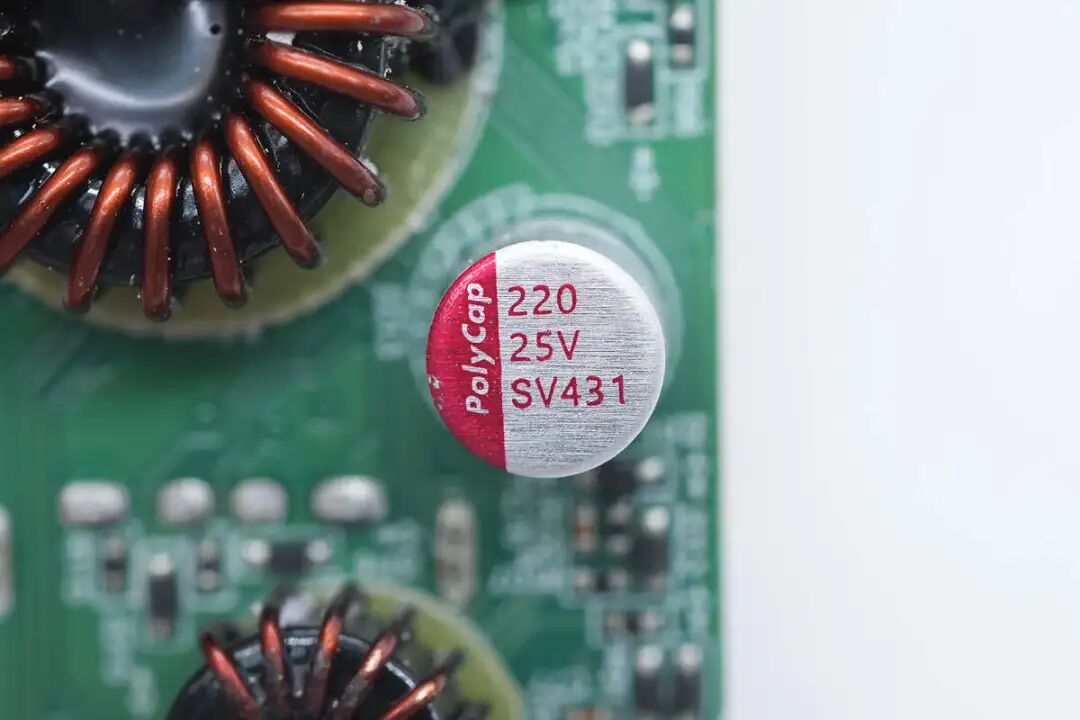

另一顆輸出濾波固態電容來自柏瑞凱，規格為25V220μF。

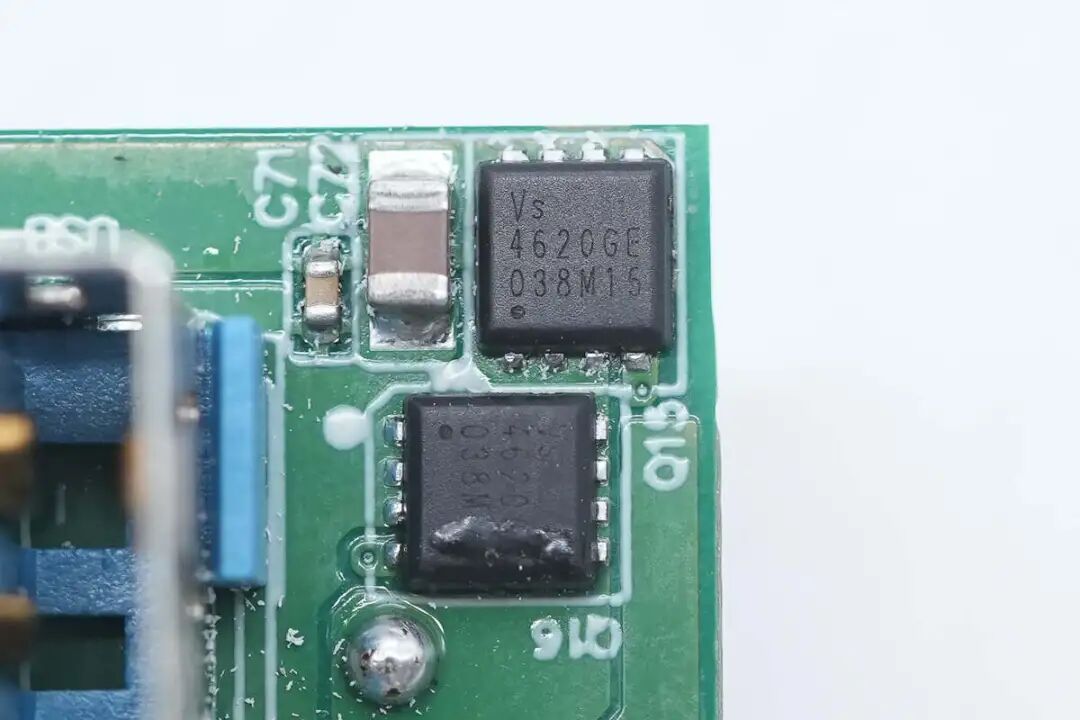

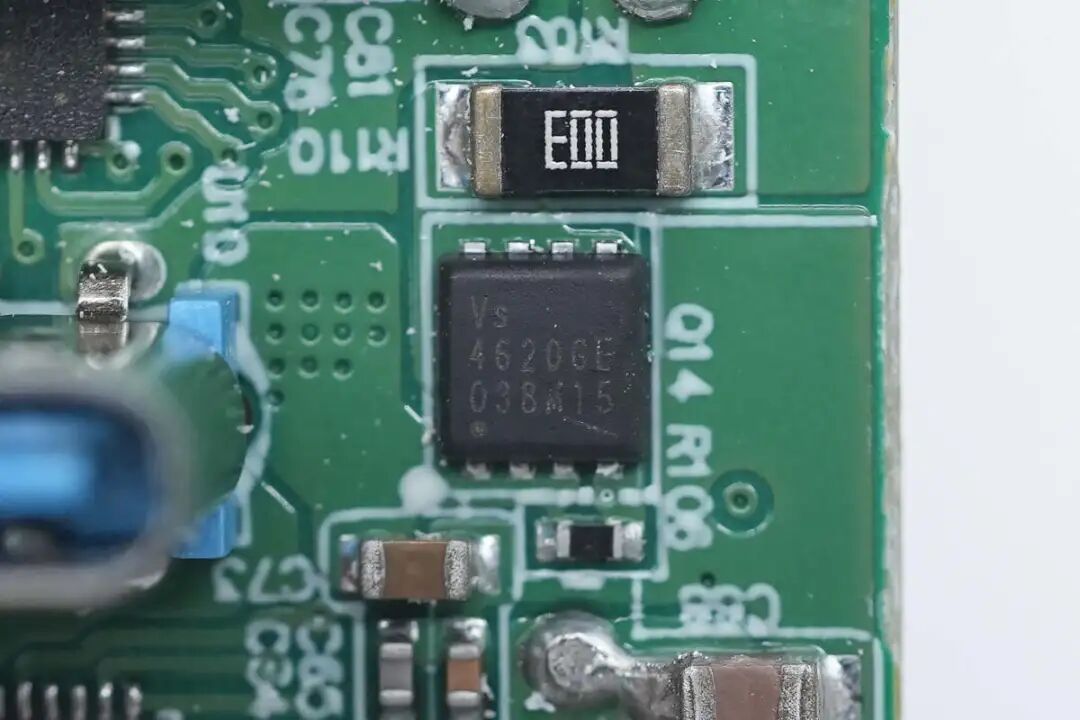

USB-C3口輸出VBUS開關管采用威兆半導體VS4620GEMC。
USB-A1口輸出VBUS開關管也是采用威兆半導體VS4620GEMC。

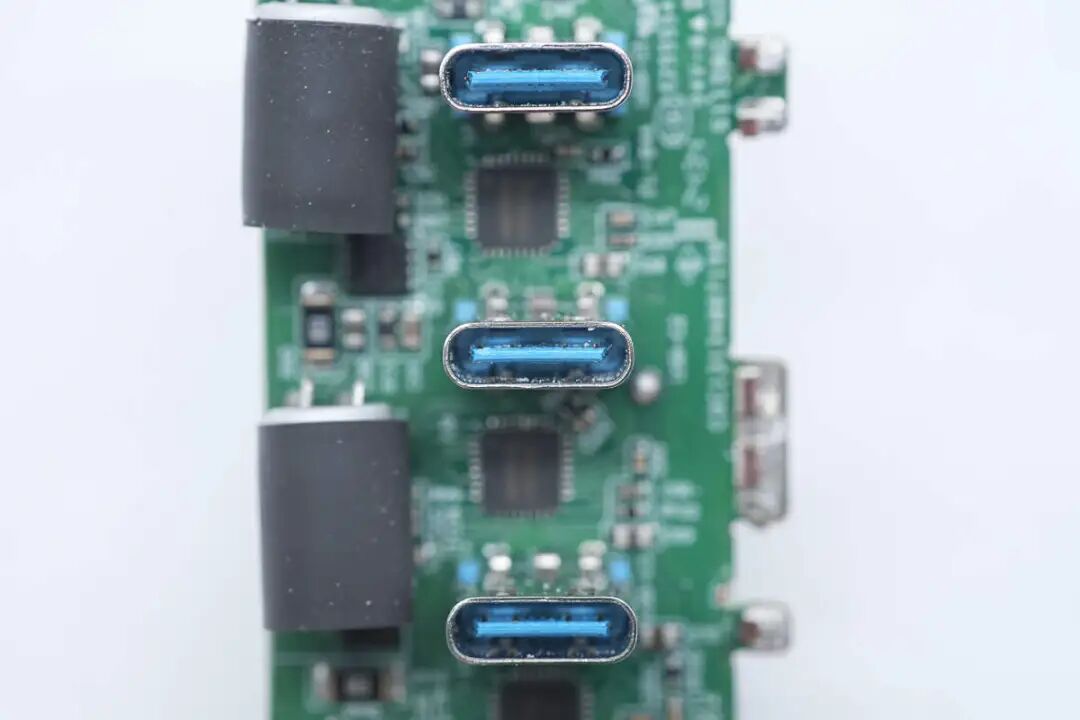

三個USB-C母座特寫。

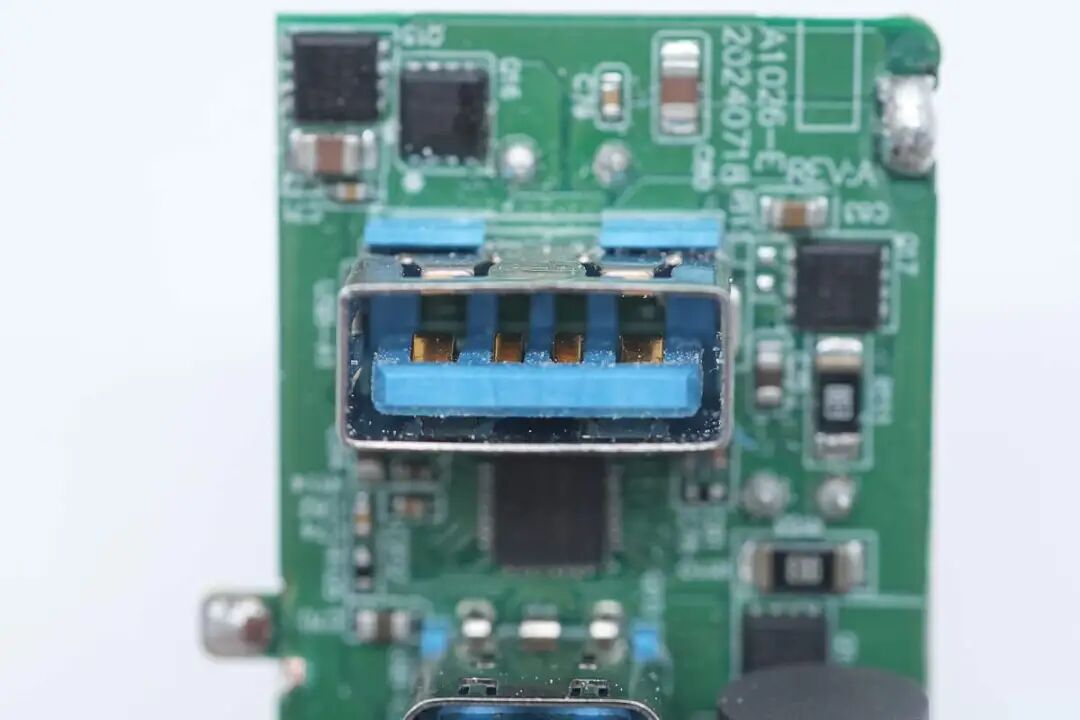

USB-A1母座特寫。

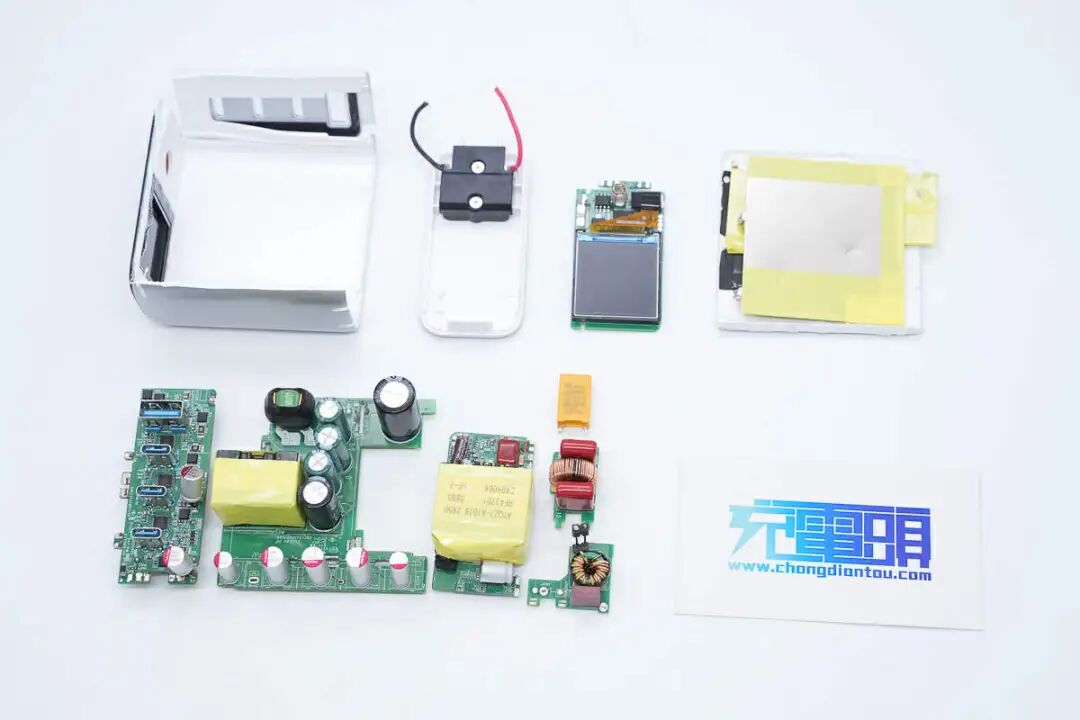

全部拆解一覽，來張全家福。
充電頭網拆解總結

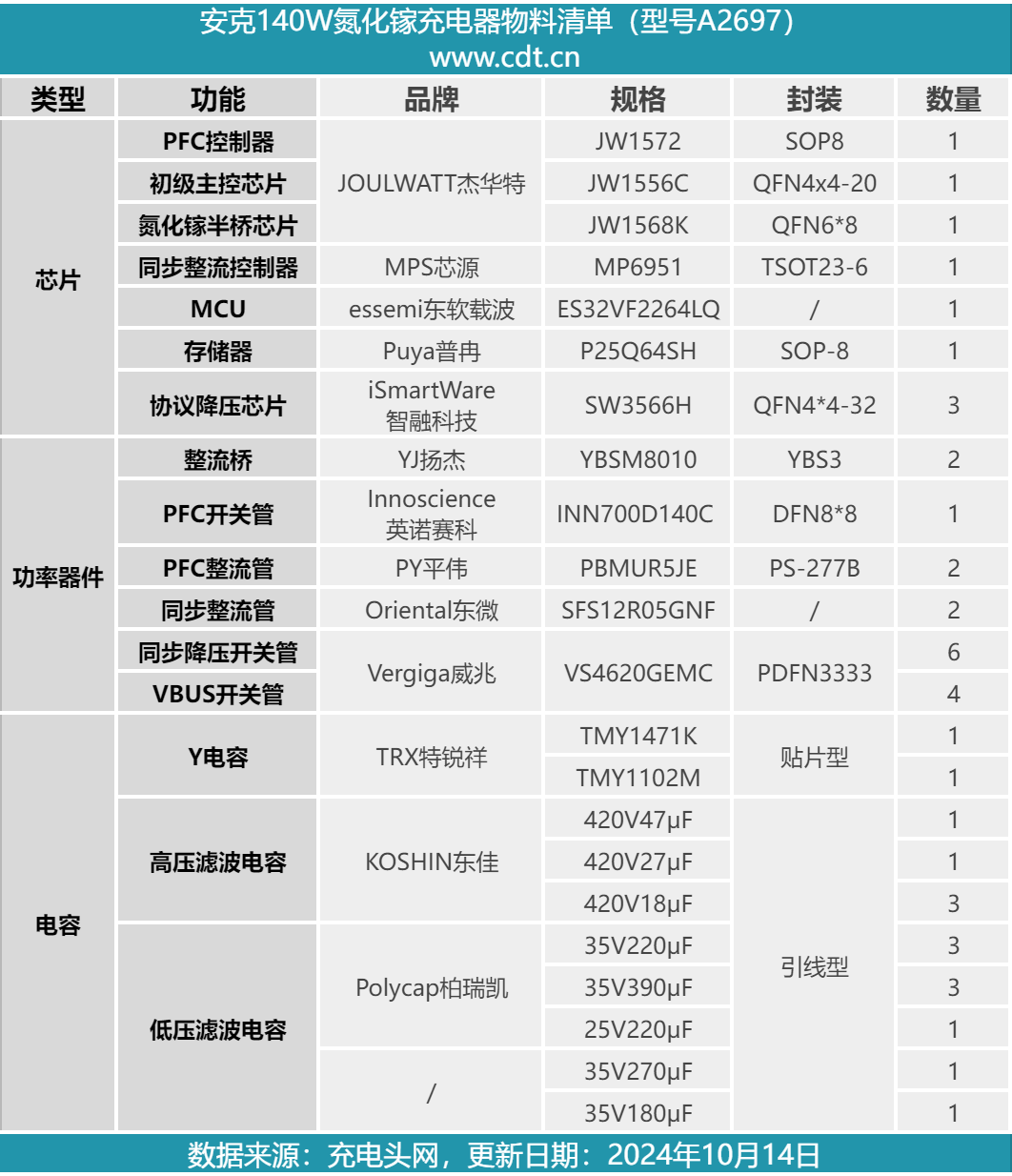

最后附上安克140W氮化鎵充電器的核心器件清單，方便大家查閱。
安克新款140W氮化鎵充電器采用全新設計語言，機身表面噴涂銀灰色漆以及頂部黑色亮面板裝飾，不僅整體小巧精致，而且科技感也很足。產品內置智控屏可實時顯示各接口充電功率、溫度等，可視化設計讓用戶全程掌控充電狀態，實用性更好。
配置3C1A三個接口，C1和C2口均支持140W快充，C3、A1口分別支持40W和33W快充，還支持100W+40W、65W+45W+30W等多組輸出策略，并兼容PD、PPS以及新一代UFCS融合快充，兼容性好，滿足筆記本/手機/平板/switch/耳機等設備快充需求。
充電頭網通過拆解了解到，充電頭基于PFC+AHB架構進行設計，輸出采用三路二次降壓電路控制四口輸出，還設計顯示屏控制電路。其中采用了杰華特JW1572+JW1556電源方案以及JW1568K氮化鎵半橋芯片。還使用了英諾賽科INN700D140C氮化鎵開關管，同步整流使用MPS MP6951搭配東微MOS。
輸出使用三顆智融科技SW3566H進行二次降壓和控制四口輸出，使用了10顆威兆半導體VS4620GEMC進行同步整流降壓和作為輸出VBUS開關管。東佳和柏瑞凱品牌電容進行散熱輸出濾波。PCBA模塊由多塊小板組成，器件間填充導熱膠以及覆蓋導熱墊和散熱片，產品由奧?？萍即ぃ龉び昧显鷮嵖煽?。
